DATAKOM BC-5A-M Зарядний пристрій акумулятора (auto12V / 24V, 5A

Це сучасні зарядні пристрої, що відрізняються дуже високою ефективністю і низькою вартістю в компактному металевому корпусі.
Зарядні пристрої пропонують автоматичне визначення напруги акумулятора. Таким чином, один і той же модуль працює при напрузі 12 В або 24 В без необхідності ручного вибору, що виключає людські помилки.
Зарядні пристрої спроектовані таким чином, щоб витримувати високі рівні перешкод.
Зарядні пристрої практично неможливо вивести з ладу так як вони мають захист від перевантаження, короткого замикання, високої температури і переполюсовкі акумулятора. Захист від перевантаження є струмообмежуючі, а не відключає. У разі короткого замикання або перевантаження зарядний пристрій не відключається, а просто видає номінальний струм, дозволяючи заряджати розряджену батарею з максимальною ефективністю.
У разі перегріву зарядний пристрій автоматично знизить вихідний струм і продовжить нормальну роботу.
Зарядні пристрої мають діапазон вхідної напруги 170-305 В, що дозволяє використовувати їх в більшості країн з номінальною напругою від 220 до 277 В змінного струму. Номінальна вихідна потужність повністю доступна у всьому діапазоні 170-305 В змінного струму без зниження номінальних значень.
Зарядні пристрої мають можливість переходу в зелений (економічний) режим роботи. Зелений режим полягає в зниженні робочої частоти при зменшенні навантаження. Таким чином, зарядні пристрої зменшують свої втрати, допомагаючи захистити навколишнє середовище. При дуже малих навантаженнях вони переходять в економічний режим для подальшого зниження споживання.
Зарядні пристрої відрізняються дуже низьким енергоспоживанням в режимі холостого ходу, що ще раз сприяє захисту навколишнього середовища.
Пікова ефективність зарядних пристроїв перевищує 90,2%, що знижує довгострокові експлуатаційні витрати. Наприклад, у порівнянні із зарядним пристроєм на 24 В / 5 А з ККД 85%, середнім навантаженням 30% і терміном служби 20 років, BC-245 буде споживати на 600 кВт-год менше електроенергії. Це призводить до зниження витрат на електроенергію на один зарядний пристрій приблизно на 60 доларів США.
Вихід несправності випрямляча може керувати реле або подавати сигнал тривоги в разі відмови на зовнішній контролер управління.

ФУНКЦІЇ

• Дуже високий ККД, до 91,6% (див. Графіки)
• Широкий діапазон робочої напруги (170-305 В змінного струму)
• Захист зворотного підключення батареї
• Світлодіодний індикатор стану
• Низький рівень споживання енергії в режимі холостого ходу
• Робота в зеленому режимі
• Захист від короткого замикання і перевантаження на виході
• Захист від високих температур
• 2-ступінчаста зарядка для безперервного підключення
• Вихід несправності випрямляча
• Аналоговий вихід вимірювання струму 0-5 В
• Широкий діапазон робочих температур
• Низька пульсація і шум на виході
• Норми низькою лінії і навантаження
• Невеликі габарити
• Мала вага

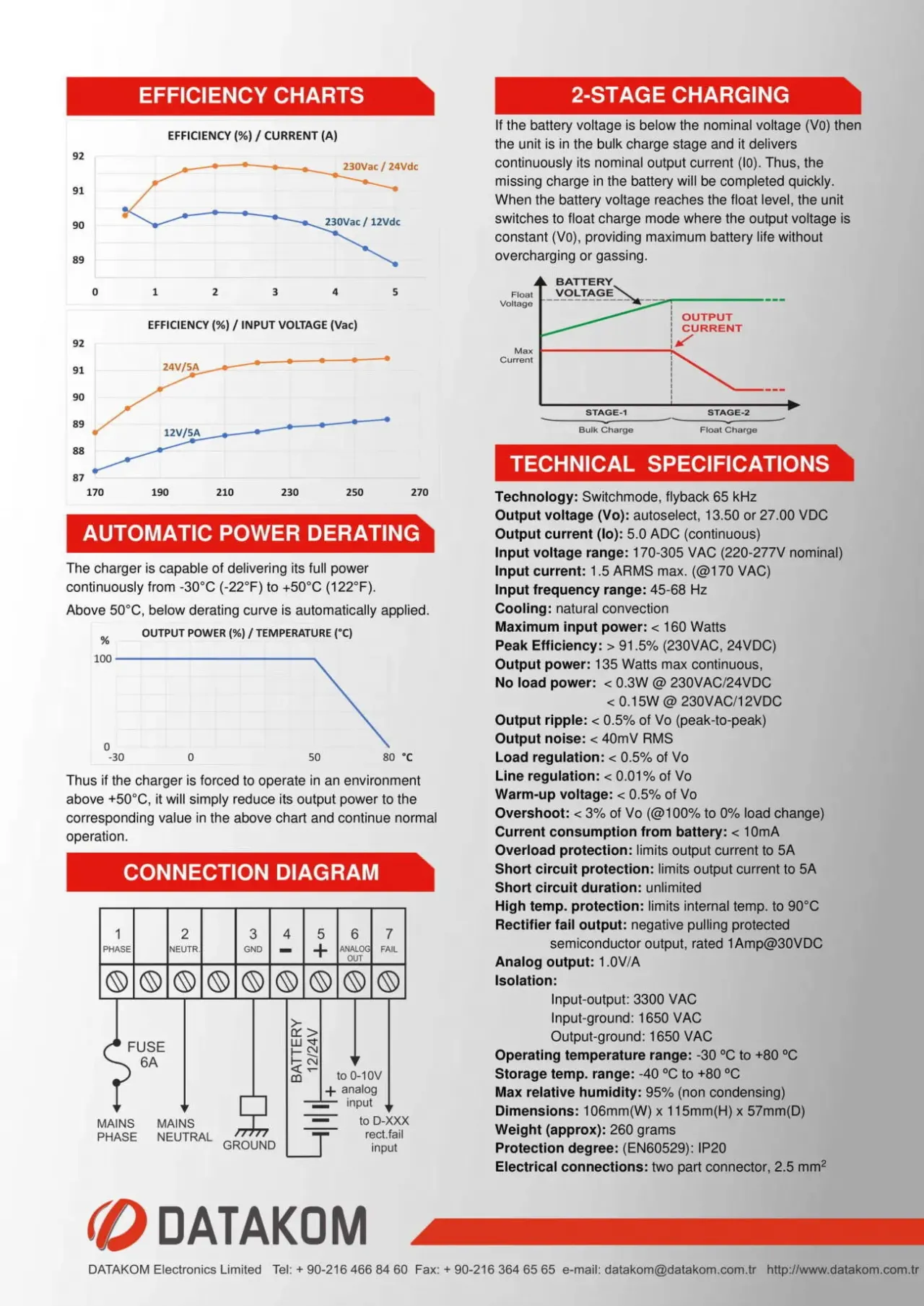

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технологія: Switchmode, зворотний хід 65 кГц
Вихідна напруга (Vo): автоматичний вибір, 13,50 або 27,00 В постійного струму
Вихідний струм (Io): 5,0 АЦП (безперервний)
Діапазон вхідної напруги: 170-305 В змінного струму (номінальне 220-277 В)
Вхідний струм: макс. 1,5 ARMS. (При 170 В змінного струму)
Діапазон вхідної частоти: 45-68 Гц
Охолодження: природна конвекція
Максимальна вхідна потужність: <160 Вт
Пікова ефективність:> 91,5% (230 В змінного струму, 24 В постійного струму)
Вихідна потужність: 135 Вт макс. безперервна,
Потужність без навантаження: <0,3 Вт при 230 В змінного струму / 24 В постійного струму
<0,15 Вт при 230 В змінного струму / 12 В постійного струму
Пульсації на виході: <0,5% Vo (розмах)
Вихідний шум: <40 мВ RMS
Регулювання навантаження: <0,5% від Vo
Регулювання лінії: <0,01% Vo
Напруга розігріву: <0,5% від Vo
Перерегулювання: <3% Vo (при зміні навантаження від 100% до 0%)
Споживання струму від акумулятора: <10 мА
Захист від перевантаження: обмежує вихідний струм до 5А
Захист від короткого замикання: обмежує вихідний струм до 5А
Тривалість короткого замикання: необмежено
Високий темп. захист: обмежує внутрішню темп. до 90 ° C
Вихід несправності випрямляча: напівпровідниковий вихід із захистом від негативного натягу, номінальний струм 1 А при 30 В постійного струму
Аналоговий вихід: 1,0 В / А
ізоляція:
Вхід-вихід: 3300 В змінного струму
Вхід-земля 1650 В змінного струму
Вихід-земля 1650 В змінного струму
Діапазон робочих температур: від -30 ºC до +80 ºC
Температура зберігання. діапазон: від -40 ºC до +80 ºC
Максимальна відносна вологість: 95% (без конденсації)
Розміри: 106 мм (Ш) x 115 мм (В) x 57 мм (Г)
Вага (приблизно): 260 г
Ступінь захисту: (EN60529): IP20
Електричні з'єднання: двокомпонентний роз'єм, 2,5 мм 2
