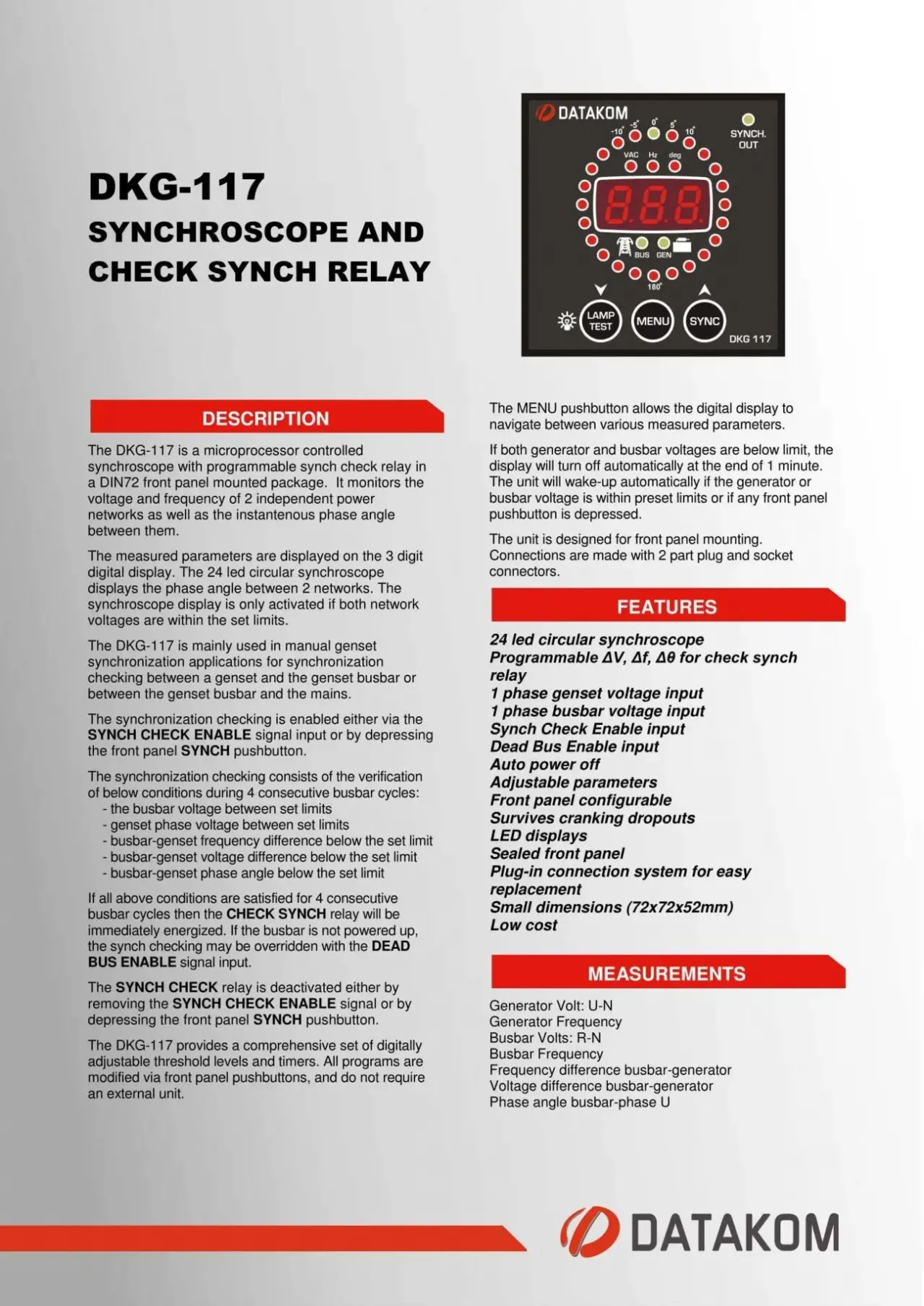

DATAKOM DKG-117 - це керований мікропроцесором сінхроскоп з програмованим реле перевірки синхронізації в корпусі, встановленому на передній панелі DIN72. Він контролює напругу і частоту двох незалежних електричних мереж, а також миттєвий фазовий кут між ними.

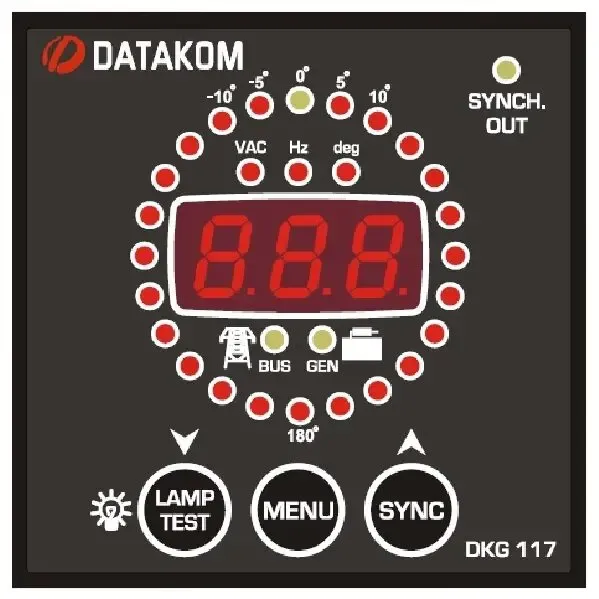

Данні вимірювань відображаються на 3-значному цифровому дисплеї. Круглий 24-світлодіодний сінхроскоп відображає фазовий кут між двома мережами. Дисплей сінхроскопа активується тільки в тому випадку, якщо обидві напруги мережі знаходяться у встановлених межах.
DKG-117 в основному використовується в додатках ручної синхронізації генератора для перевірки синхронізації між генератором і шиною генератора або між шиною генератора і мережею.
DKG-117 надає повний набір параметрів, граничних рівнів і таймерів. Всі програми модифікуються за допомогою кнопок на передній панелі і не вимагають зовнішнього блоку.
Перевірка синхронізації включається або через вхід сигналу SYNCH CHECK ENABLE, або натисканням кнопки SYNCH на передній панелі.
Перевірка синхронізації складається з перевірки наступних умов протягом 4 послідовних циклів збірних шин:
- напруга шини між заданими межами
- напруга фази генератора між заданими межами
- різниця частот шини-генератора нижче встановленої межі
- різниця напруги шини-генератора нижче встановленої межі
- фазовий кут шини-генератора нижче встановленої межі
ФУНКЦІЇ:
• 24 світлодіодних кругових сінхроскопа
• Програмовані ΔV, Δf, Δθ для перевірки реле синхронізації
• Перевірка синхронізації Включити вхід
• Dead Bus Включити вхід
• Автоматичне вимкнення
• Регульовані параметри
• Передня панель налаштовується
• Світлодіодні дисплеї
• Герметична передня панель
• Штекерне з'єднання для легкої заміни
• Невеликі розміри (72x72x52 мм) і (102x102x53 мм)
• Бюджетний
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: 300 В змінного струму макс. (Ph-N)
Частота генератора: 0-100 Гц.
Напруга шини: 300 В змінного струму макс. (Ph-N)
Частота шин: 50/60 Гц.
Цифрові входи: 0 - 30 В постійного струму. Внутрішньо підключений до позитивного полюса акумулятора через резистор 4700 Ом.
Діапазон джерела постійного струму: від 9,0 до 33,0 В постійного струму
Падіння при провертанні: виживає при 0 В протягом 100 мс.
Типовий струм в режимі очікування: 100 мА-DC
Максимальний робочий струм: 150 мА-DC (релейні виходи розімкнуті)
Перевірте вихід реле синхронізації: 10 A / 28V-DC
Робоча температура: від -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -30 ° C (-22 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту IP: IP65 з передньої панелі, IP30 з задньої.
Категорія вимірювання: CAT II
Категорія повітря: ступінь забруднення II
Розміри: 72 х 72 х 52 мм (ШхВхГ)
Розміри вирізу в панелі: мінімум 68x68 мм.
Монтаж: Передня панель змонтована з задньої утримують сталевий пружиною.
Вага: 130 г (прибл.)
Матеріал корпусу: високотемпературний ABS (UL94-V0, 100 ° C)
Данні вимірювань відображаються на 3-значному цифровому дисплеї. Круглий 24-світлодіодний сінхроскоп відображає фазовий кут між двома мережами. Дисплей сінхроскопа активується тільки в тому випадку, якщо обидві напруги мережі знаходяться у встановлених межах.
DKG-117 в основному використовується в додатках ручної синхронізації генератора для перевірки синхронізації між генератором і шиною генератора або між шиною генератора і мережею.
DKG-117 надає повний набір параметрів, граничних рівнів і таймерів. Всі програми модифікуються за допомогою кнопок на передній панелі і не вимагають зовнішнього блоку.
Перевірка синхронізації включається або через вхід сигналу SYNCH CHECK ENABLE, або натисканням кнопки SYNCH на передній панелі.
Перевірка синхронізації складається з перевірки наступних умов протягом 4 послідовних циклів збірних шин:
- напруга шини між заданими межами
- напруга фази генератора між заданими межами
- різниця частот шини-генератора нижче встановленої межі
- різниця напруги шини-генератора нижче встановленої межі
- фазовий кут шини-генератора нижче встановленої межі
ФУНКЦІЇ:
• 24 світлодіодних кругових сінхроскопа
• Програмовані ΔV, Δf, Δθ для перевірки реле синхронізації
• Перевірка синхронізації Включити вхід
• Dead Bus Включити вхід
• Автоматичне вимкнення
• Регульовані параметри
• Передня панель налаштовується
• Світлодіодні дисплеї
• Герметична передня панель
• Штекерне з'єднання для легкої заміни
• Невеликі розміри (72x72x52 мм) і (102x102x53 мм)
• Бюджетний
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: 300 В змінного струму макс. (Ph-N)
Частота генератора: 0-100 Гц.
Напруга шини: 300 В змінного струму макс. (Ph-N)
Частота шин: 50/60 Гц.
Цифрові входи: 0 - 30 В постійного струму. Внутрішньо підключений до позитивного полюса акумулятора через резистор 4700 Ом.
Діапазон джерела постійного струму: від 9,0 до 33,0 В постійного струму
Падіння при провертанні: виживає при 0 В протягом 100 мс.
Типовий струм в режимі очікування: 100 мА-DC
Максимальний робочий струм: 150 мА-DC (релейні виходи розімкнуті)
Перевірте вихід реле синхронізації: 10 A / 28V-DC
Робоча температура: від -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -30 ° C (-22 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту IP: IP65 з передньої панелі, IP30 з задньої.
Категорія вимірювання: CAT II
Категорія повітря: ступінь забруднення II
Розміри: 72 х 72 х 52 мм (ШхВхГ)
Розміри вирізу в панелі: мінімум 68x68 мм.
Монтаж: Передня панель змонтована з задньої утримують сталевий пружиною.
Вага: 130 г (прибл.)
Матеріал корпусу: високотемпературний ABS (UL94-V0, 100 ° C)
