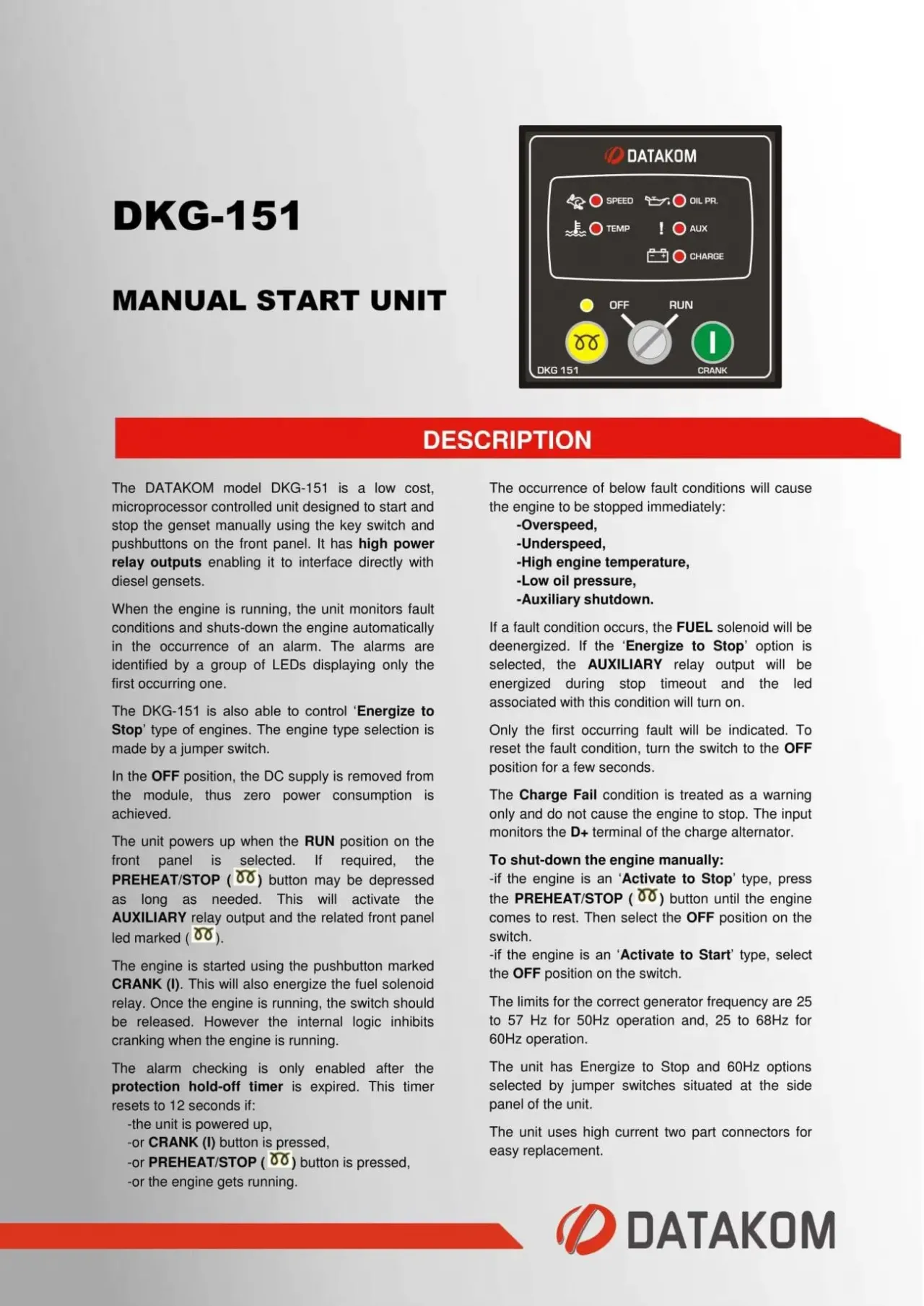

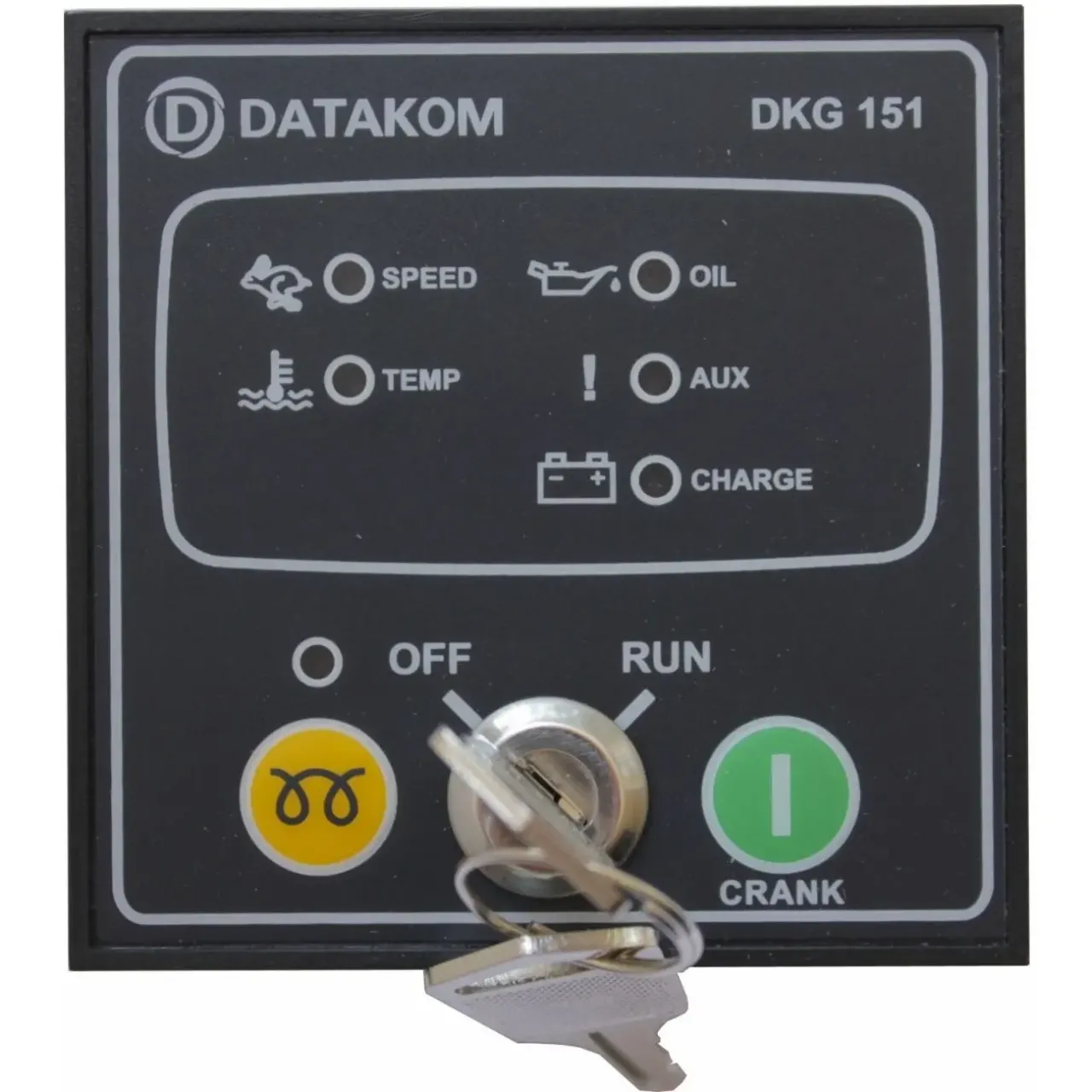

DATAKOM DKG-151 Контролер ручного управління генератором

Модель DATAKOM DKG-151 є недорогим мікропроцесорним пристроєм, призначеним для ручного запуску і зупинки генераторної установки за допомогою клавішного перемикача і кнопок на передній панелі. Він має потужні релейні виходи, що дозволяють безпосередньо взаємодіяти з дизельними генераторами.

Коли двигун працює, пристрій відстежує стан несправності і автоматично відключає двигун при виникненні тривоги.

У положенні OFF джерело постійного струму відключений від модуля, таким чином досягається нульове енергоспоживання.

Коли двигун працює, пристрій відстежує стан несправності і автоматично відключає двигун при виникненні тривоги. Аварійні сигнали ідентифікуються групою світлодіодів, що відображають лише перший з них.

Виникнення умов нижче несправності призведе до негайної зупинки двигуна: перевищення швидкості, знижена швидкість, висока температура двигуна, низький тиск, допоміжне відключення.

Межі для правильної частоти генератора складають від 25 до 57 Гц для режиму 50 Гц і від 25 до 68 Гц для режиму 60 Гц. У пристрої використовуються сільноточние двокомпонентні роз'єми для легкої заміни.

DKG-151 також може управляти двигунами типу «Подать напруга до зупинки». Вибір типу двигуна здійснюється за допомогою перемички.

ФУНКЦІЇ:
• Мікропроцесорне управління
• Ручний контроль палива і запуск
• Потужнострумові релейні виходи
• Схема збудження генератора заряду
• Захист від високої температури двигуна
• Захист від низького тиску масла
• захист від перевищення швидкості
• Запасний вхід тривоги
• Вибраний користувачем режим 50/60 Гц
• Обиране користувачем харчування для запуску / зупинки роботи
• Стандартні розміри панелі (72x72 мм)
• Бюджетний

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 15 до 300 В змінного струму
Частота генератора: номінальна 50 або 60 Гц.
Перевищення швидкості: номінальна частота + 14%
(+ 24% перевищення)
Знижена швидкість: 25 Гц
Діапазон живлення постійного струму: від 8 до 33 В постійного струму.
Струм: 80 мА макс. (Релейні виходи відкриті).
Поріг збою зарядки: 6 У пост.
Зарядний струм збудження: через резистор 82 Ом, підключений до виходу ПАЛИВ.
Час зупинки: 30 сек.
Робоча температура: від -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -30 ° C (-22 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Розміри: 72x72x38 мм (ШxВxГ)
Розміри вирізу в панелі: 68x68 мм
Вага: 140 г (прибл.)
Установка: передня панель встановлена. Утримує сталева пружина забезпечена
