DATAKOM DKG-155 Контролер ручного управління генератором

DATAKOM DKG-155 - це мікропроцесорний пристрій, розроблений для ручного запуску і зупинки генераторних установок з використанням ключа на передній панелі. У позиції ключа OFF живлення на пристрій не подається, завдяки чому досягається повна відсутність споживаної потужності.
Подача живлення здійснюється коли ключ знаходиться в положенні RUN. В цьому режимі живиться і катушка реле подачі палива. Запуск двигуна здійснюється поворотом ключа в наступну підпружинену позицію, позначену START. Після запуску двигуна зусилля забирається з ключа і він повертається в позицію RUN. Для зупинки двигуна ключ повертається в позицію OFF.
Під час роботи пристрій відстежує несправності і автоматично зупиняє двигун при виникненні аварійних ситуацій.
Виникнення таких несправностей тягне негайну зупинку двигуна: підвищені обороти двигуна, низькі обороти двигуна, високу температура двигуна, низький тиск масла, що настроюється останов двигуна.
Обмеження робочої частоти генератора - від 30 до 57 Hz для мереж 50Hz і від 30 до 68Hz для мереж 60Hz. У пристрої використовуються силові роз'єми для зручної заміни.

Поява нижчезазначених несправних умов призведе до негайної зупинки двигуна:
- Перевищення швидкості,
- Underspeed,
- Висока температура двигуна,
- Низький тиск масла,
- Допоміжне відключення.

Межі для правильної частоти генератора складають від 30 до 57 Гц для режиму 50 Гц і від 30 до 68 Гц для режиму 60 Гц. У пристрої використовуються сильноточні двокомпонентні роз'єми для легкої заміни.

ФУНКЦІЇ:
• Мікропроцесорне управління
• Ручний контроль палива і запуск
• Автоматичне відключення при несправності
• Витримує провали при запуску
• Цифровий дисплей частоти генератора
• Захист від високої температури двигуна
• Захист від низького тиску масла
• Захист від перевищення швидкості
• Запасний вхід несправності
• Тривожний вихід
• Два роз'єму для легкої заміни
• Стандартні розміри панелі (72x72 мм)
• Низька частота відмов

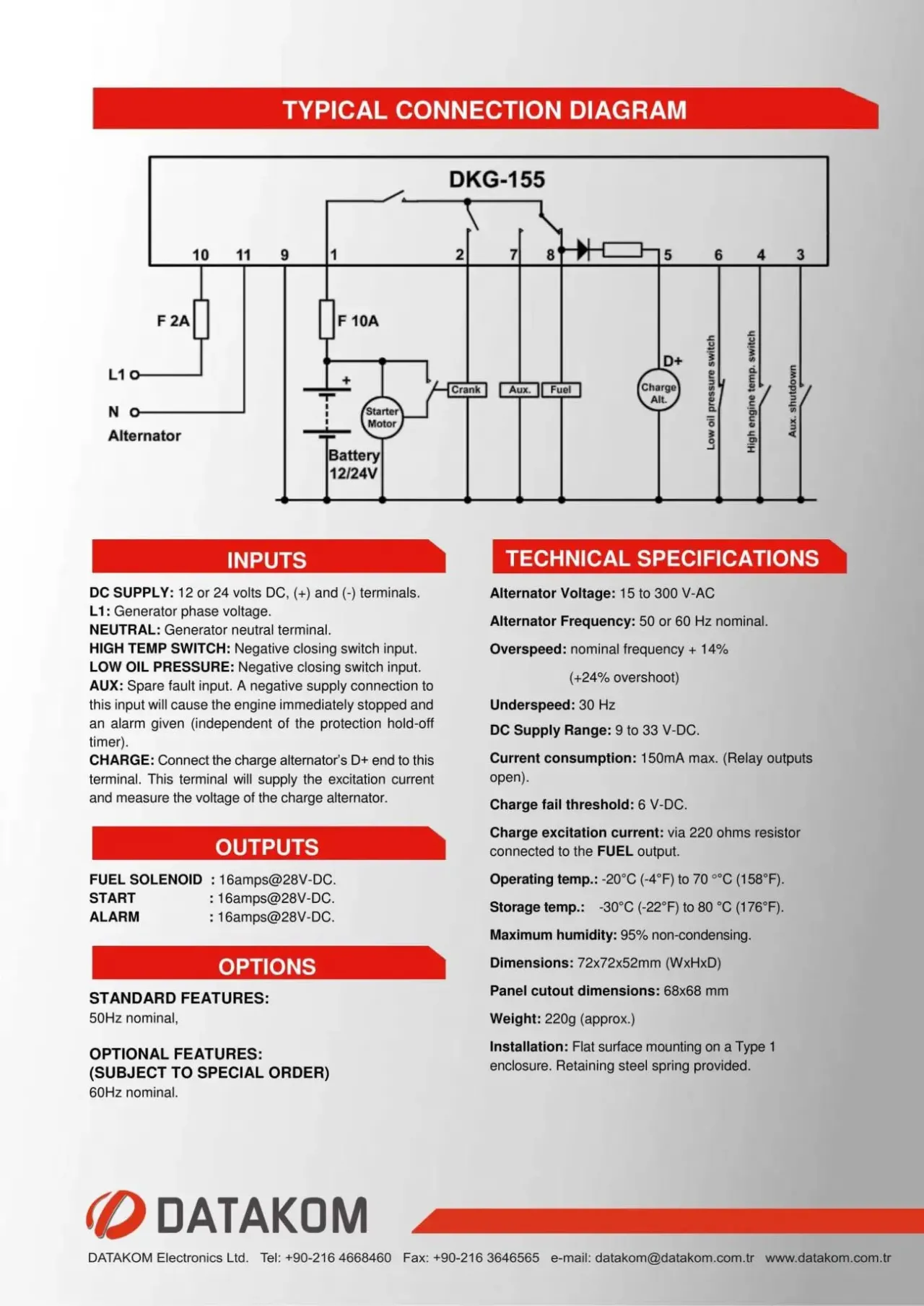

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 15 до 300 В змінного струму
Частота генератора: номінальна 50 або 60 Гц.
Перевищення швидкості: номінальна частота + 14%
(+ 24% перевищення)
Швидкість нижче 30 Гц
Діапазон живлення постійного струму: від 9 до 33 В постійного струму.
Струм: макс. (Релейні виходи відкриті).
Поріг збою зарядки: 6 У пост.
Зарядний струм збудження: через резистор 220 Ом, підключений до виходу FUEL.
Робоча температура: від -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -30 ° C (-22 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Розміри: 72x72x52 мм (ШxВxГ)
Розміри вирізу в панелі: 68x68 мм
Вага: 220 г (прибл.)
Установка: Передня панель встановлена. Утримує сталева пружина забезпечена.
