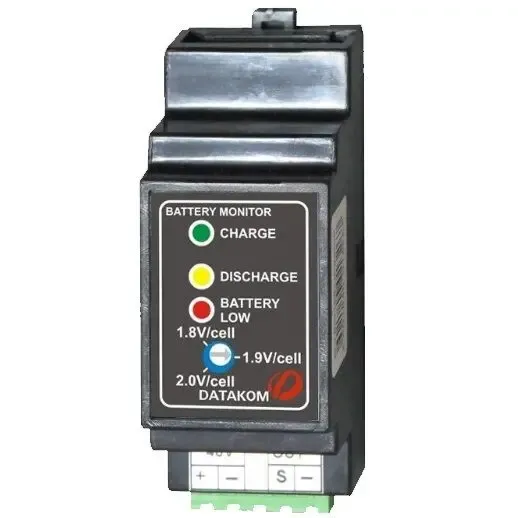

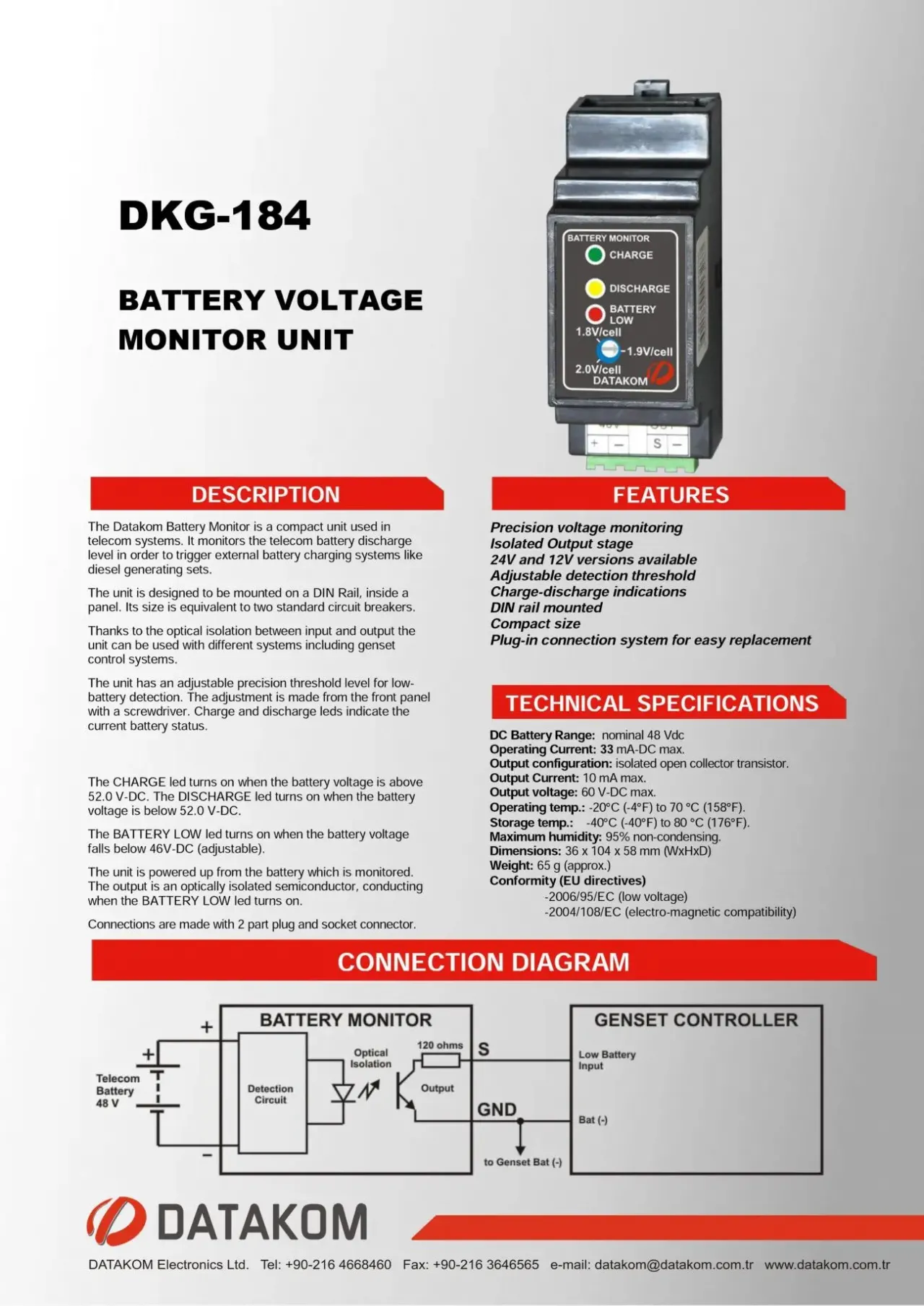

DATAKOM DKG-184 Контролер напруги акумулятора, 48V

Монитор напряжения батареи Datakom - это компактное устройство, используемое в телекоммуникационных и других системах питания от батарей. Он контролирует уровень разряда аккумуляторной батареи для запуска внешних систем зарядки аккумулятора, таких как дизель-генераторные установки.
Устройство предназначено для установки на DIN-рейку внутри панели. Его размер эквивалентен двум стандартным выключателям.
Благодаря оптической изоляции между входом и выходом устройство может использоваться с различными системами, включая системы управления генераторами.
Устройство имеет регулируемый точный пороговый уровень для обнаружения низкого заряда батареи. Регулировка производится со стороны передней панели. Индикаторы заряда и разряда показывают текущее состояние батареи.

Светодиод CHARGE загорается, когда напряжение аккумулятора выше 52,0 В постоянного тока. Светодиод DISCHARGE загорается, когда напряжение аккумулятора ниже 52,0 В постоянного тока.
Светодиод BATTERY LOW загорается, когда напряжение батареи падает ниже 46 В постоянного тока (регулируется).
Устройство питается от батареи, которая контролируется.

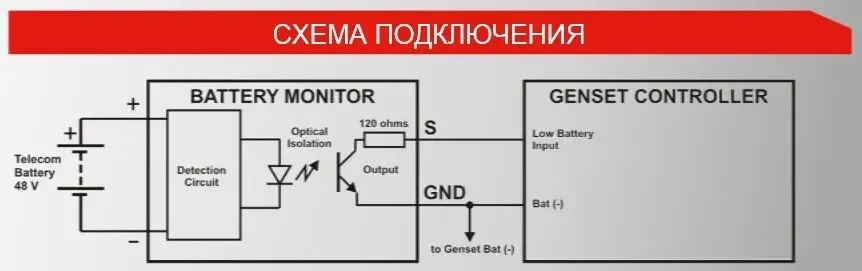

Выход представляет собой оптически изолированный полупроводник, проводящий при включении светодиода BATTERY LOW.
Соединения выполняются с помощью 2-х частей штекера и разъема.

ФУНКЦИИ:
Monitoring Прецизионный мониторинг напряжения
⦁ Изолированный выходной каскад
⦁ 24 В и 12 В доступны версии
⦁ Регулируемый порог обнаружения
⦁ Индикация заряда-разряда
⦁ DIN-рейка установлена
⦁ Компактный размер
⦁ Штекерное соединение для легкой замены

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон батарей постоянного тока: номинальный 48 В пост.
Рабочий ток: 33 мА-DC макс.
Конфигурация выхода: изолированный транзистор с открытым коллектором.
Выходной ток: 10 мА макс.
Выходное напряжение: 60 В постоянного тока макс.
Рабочая температура: от -20 ° C (-4 ° F) до 70 ° C (158 ° F).
Температура хранения: от -40 ° C (-40 ° F) до 80 ° C (176 ° F).
Максимальная влажность: 95% без конденсации.
Размеры: 36 х 104 х 58 мм (ШхВхГ)
Вес: 65 г (прибл.)
Соответствие (директивы ЕС)
-2006 / 95 / EC (низкое напряжение)
-2004 / 108 / EC (электромагнитная совместимость)
