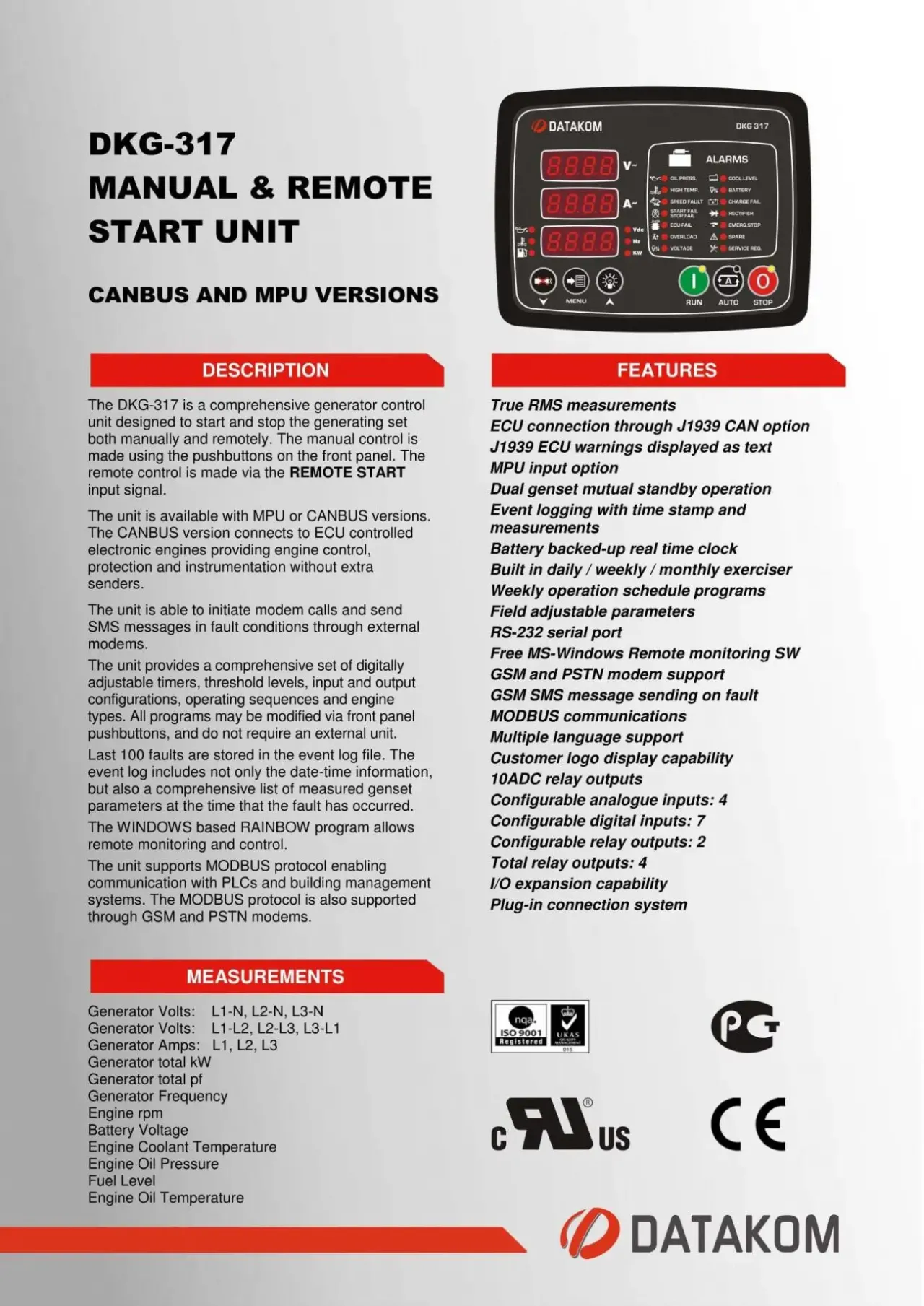

DKG-317 являє собою комплексний блок управління генератором, призначений для запуску і зупинки генераторної установки як вручну, так і дистанційно. Ручне управління здійснюється за допомогою кнопок на передній панелі. Дистанційне керування здійснюється за допомогою REMOTE START. Пристрій доступний у версіях MPU або CANBUS.
Версія CANBUS підключається до електронних двигунів з електронним управлінням, забезпечуючи управління двигуном, захист і контрольно-вимірювальні прилади без додаткових відправників. Пристрій може ініціювати модемні виклики і відправляти SMS-повідомлення в разі несправності через зовнішні модеми.
Пристрій забезпечує повний набір таймерів з цифровою регулюванням, порогових рівнів, конфігурацій входу і виходу, робочих послідовностей і типів двигунів. Всі програми можуть бути змінені за допомогою кнопок на передній панелі і не вимагають зовнішнього пристрою. Останні 100 помилок зберігаються в файлі журналу подій. Журнал подій включає в себе не тільки інформацію про дату і час, але також і повний список виміряних параметрів генераторної установки на момент виникнення несправності. Програма RAINBOW на базі WINDOWS дозволяє здійснювати віддалений моніторинг і управління. Пристрій підтримує протокол MODBUS, що дозволяє здійснювати зв'язок з ПЛК і системами управління будівлею. Протокол MODBUS також підтримується через модеми GSM і PSTN.
ВИМІР:
Генератор Вольт: L1-N, L2-N, L3-N
Генератор Вольт: L1-L2, L2-L3, L3-L1
Підсилювач генератора: L1, L2, L3
Загальна потужність генератора
Генератор всього пф
Частота генератора
Оберти двигуна
Напруга батареї
Температура охолоджуючої рідини двигуна
Тиск масла в двигуні Рівень палива
Температура моторного масла
СТАТИСТИКА:
Пристрій надає набору не скидаються додаткових лічильників для статистичних цілей.
Лічильники складаються з:
- загальна кількість годин роботи двигуна
- загальна генераторная потужність кВтг
- години роботи двигуна
- час на обслуговування
- всього кривошипи двигуна
- всього пробігів генератора
Ці лічильники зберігаються в незалежній пам'яті і не схильні до збоїв харчування
ЖУРНАЛ ПОДІЙ:
Пристрій записує останні 100 подій з відміткою дати і часу і в цілому 18 виміряних параметрів.

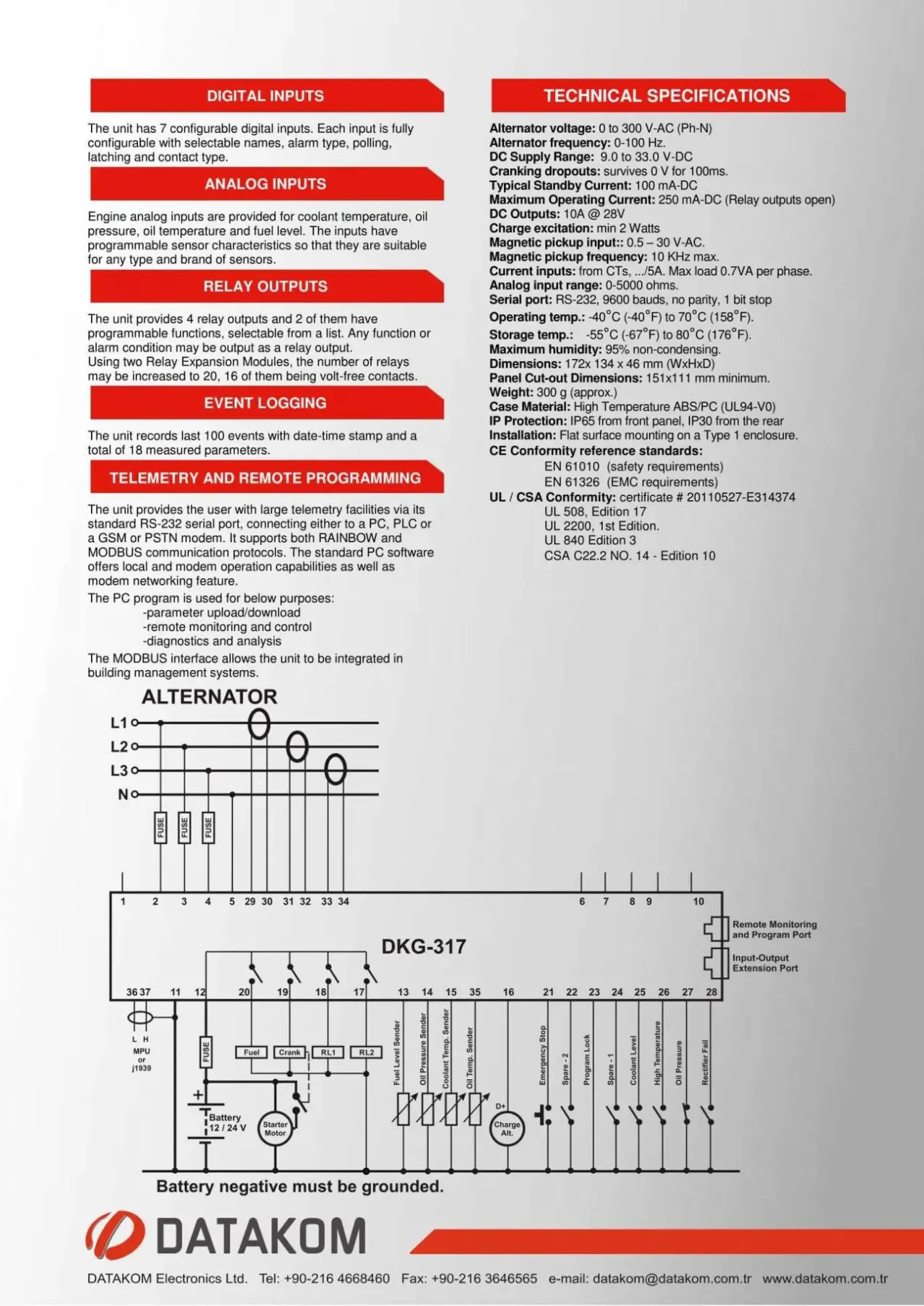

Цифрові ВХОДИ:
Пристрій має 7 настроюються цифрових входів. Кожен вхід повністю налаштовується за можливістю вибору імен, типу тривоги, опитування, фіксації і типу контакту.
АНАЛОГОВІ ВХОДИ:
Аналогові входи двигуна призначені для температури охолоджуючої рідини, тиску масла, температури масла і рівня палива. Входи мають програмовані характеристики датчиків, тому вони підходять для датчиків будь-якого типу і марки.
РЕЛЕ РЕЗУЛЬТАТИ:
Пристрій має 4 релейних виходу, 2 з яких мають програмовані функції, які обираються зі списку. Будь-яка функція або аварійний стан може бути виведено як релейний вихід. Використовуючи два модуля розширення реле, кількість реле може бути збільшено до 20, 16 з яких є контактами без напруги.
ТЕЛЕМЕТРІЯ ТА ДИСТАНЦІЙНЕ ПРОГРАМУВАННЯ:
Пристрій надає користувачеві великі кошти телеметрії через стандартний послідовний порт RS-232, підключений до ПК, ПЛК або модему GSM або PSTN. Він підтримує протоколи зв'язку RAINBOW і MODBUS. Стандартне програмне забезпечення для ПК пропонує можливості локальної та модемного роботи, а також функцію модемного мережі.
Програма для ПК використовується для наступних цілей:
- Завантаження / вивантаження параметрів
- Віддалений моніторинг та контроль
- Діагностика і аналіз
Інтерфейс MODBUS дозволяє інтегрувати пристрій в системи управління будівлею. Протокол MODBUS також підтримується через модеми GSM і PSTN.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В змінного струму (Ph-N)
Частота генератора: 0-100 Гц.
Діапазон джерела постійного струму: від 9,0 до 33,0 В постійного струму
Падіння при провертанні: виживає при 0 В протягом 100 мс.
Типовий струм в режимі очікування: 100 мА-DC
Максимальний робочий струм: 250 мА-DC (релейні виходи розімкнуті)
Виходи постійного струму: 10А при 28В
Заряд збудження: мінімум 2 Вт
Вхід магнітного датчика :: 0,5 - 30 В змінного струму.
Частота магнітного датчика: 10 кГц макс.
Струмові входи: від ТТ, ... / 5А. Максимальне навантаження 0,7 ВА на фазу.
Діапазон аналогового входу: 0-5000 Ом.
Послідовний порт: RS-232, 9600 бод, без перевірки парності, зупинка 1 біт
Робоча температура: від -40 ° C (-40 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -55 ° C (-67 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Розміри: 172 x 134 x 46 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 151x111 мм.
Вага: 300 г (прибл.)
Матеріал корпусу: високотемпературний ABS / PC (UL94-V0)
Захист IP: IP65 з передньої панелі, IP30 з задньої
Установка: Монтаж на плоску поверхню в корпусі типу 1.
Стандарти відповідності CE:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги ЕМС)
Відповідність UL / CSA: сертифікат №20110527-E31
Версія CANBUS підключається до електронних двигунів з електронним управлінням, забезпечуючи управління двигуном, захист і контрольно-вимірювальні прилади без додаткових відправників. Пристрій може ініціювати модемні виклики і відправляти SMS-повідомлення в разі несправності через зовнішні модеми.
Пристрій забезпечує повний набір таймерів з цифровою регулюванням, порогових рівнів, конфігурацій входу і виходу, робочих послідовностей і типів двигунів. Всі програми можуть бути змінені за допомогою кнопок на передній панелі і не вимагають зовнішнього пристрою. Останні 100 помилок зберігаються в файлі журналу подій. Журнал подій включає в себе не тільки інформацію про дату і час, але також і повний список виміряних параметрів генераторної установки на момент виникнення несправності. Програма RAINBOW на базі WINDOWS дозволяє здійснювати віддалений моніторинг і управління. Пристрій підтримує протокол MODBUS, що дозволяє здійснювати зв'язок з ПЛК і системами управління будівлею. Протокол MODBUS також підтримується через модеми GSM і PSTN.
ВИМІР:
Генератор Вольт: L1-N, L2-N, L3-N
Генератор Вольт: L1-L2, L2-L3, L3-L1
Підсилювач генератора: L1, L2, L3
Загальна потужність генератора
Генератор всього пф
Частота генератора
Оберти двигуна
Напруга батареї
Температура охолоджуючої рідини двигуна
Тиск масла в двигуні Рівень палива
Температура моторного масла
СТАТИСТИКА:
Пристрій надає набору не скидаються додаткових лічильників для статистичних цілей.
Лічильники складаються з:
- загальна кількість годин роботи двигуна
- загальна генераторная потужність кВтг
- години роботи двигуна
- час на обслуговування
- всього кривошипи двигуна
- всього пробігів генератора
Ці лічильники зберігаються в незалежній пам'яті і не схильні до збоїв харчування
ЖУРНАЛ ПОДІЙ:
Пристрій записує останні 100 подій з відміткою дати і часу і в цілому 18 виміряних параметрів.
Цифрові ВХОДИ:
Пристрій має 7 настроюються цифрових входів. Кожен вхід повністю налаштовується за можливістю вибору імен, типу тривоги, опитування, фіксації і типу контакту.
АНАЛОГОВІ ВХОДИ:
Аналогові входи двигуна призначені для температури охолоджуючої рідини, тиску масла, температури масла і рівня палива. Входи мають програмовані характеристики датчиків, тому вони підходять для датчиків будь-якого типу і марки.
РЕЛЕ РЕЗУЛЬТАТИ:
Пристрій має 4 релейних виходу, 2 з яких мають програмовані функції, які обираються зі списку. Будь-яка функція або аварійний стан може бути виведено як релейний вихід. Використовуючи два модуля розширення реле, кількість реле може бути збільшено до 20, 16 з яких є контактами без напруги.
ТЕЛЕМЕТРІЯ ТА ДИСТАНЦІЙНЕ ПРОГРАМУВАННЯ:
Пристрій надає користувачеві великі кошти телеметрії через стандартний послідовний порт RS-232, підключений до ПК, ПЛК або модему GSM або PSTN. Він підтримує протоколи зв'язку RAINBOW і MODBUS. Стандартне програмне забезпечення для ПК пропонує можливості локальної та модемного роботи, а також функцію модемного мережі.
Програма для ПК використовується для наступних цілей:
- Завантаження / вивантаження параметрів
- Віддалений моніторинг та контроль
- Діагностика і аналіз
Інтерфейс MODBUS дозволяє інтегрувати пристрій в системи управління будівлею. Протокол MODBUS також підтримується через модеми GSM і PSTN.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В змінного струму (Ph-N)
Частота генератора: 0-100 Гц.
Діапазон джерела постійного струму: від 9,0 до 33,0 В постійного струму
Падіння при провертанні: виживає при 0 В протягом 100 мс.
Типовий струм в режимі очікування: 100 мА-DC
Максимальний робочий струм: 250 мА-DC (релейні виходи розімкнуті)
Виходи постійного струму: 10А при 28В
Заряд збудження: мінімум 2 Вт
Вхід магнітного датчика :: 0,5 - 30 В змінного струму.
Частота магнітного датчика: 10 кГц макс.
Струмові входи: від ТТ, ... / 5А. Максимальне навантаження 0,7 ВА на фазу.
Діапазон аналогового входу: 0-5000 Ом.
Послідовний порт: RS-232, 9600 бод, без перевірки парності, зупинка 1 біт
Робоча температура: від -40 ° C (-40 ° F) до 70 ° C (158 ° F).
Температура зберігання: від -55 ° C (-67 ° F) до 80 ° C (176 ° F).
Максимальна вологість: 95% без конденсації.
Розміри: 172 x 134 x 46 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 151x111 мм.
Вага: 300 г (прибл.)
Матеріал корпусу: високотемпературний ABS / PC (UL94-V0)
Захист IP: IP65 з передньої панелі, IP30 з задньої
Установка: Монтаж на плоску поверхню в корпусі типу 1.
Стандарти відповідності CE:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги ЕМС)
Відповідність UL / CSA: сертифікат №20110527-E31
