Плата инвертора Apple

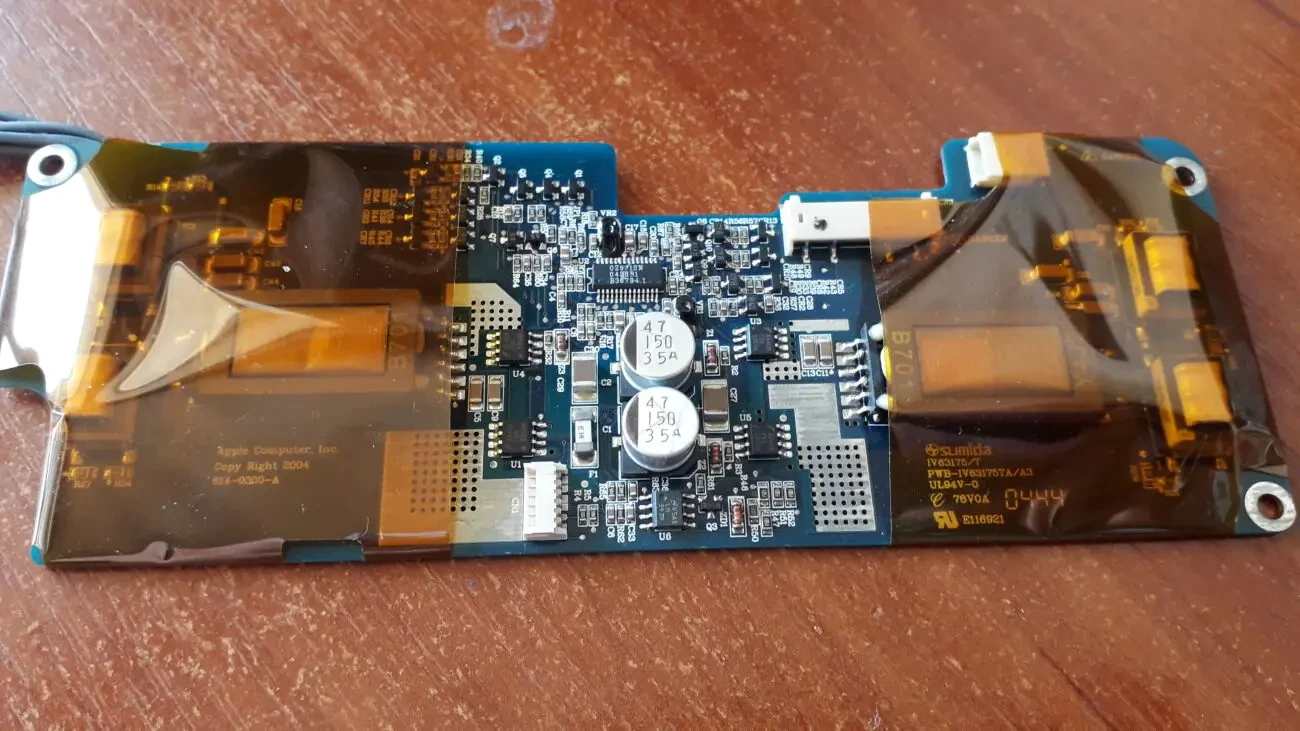

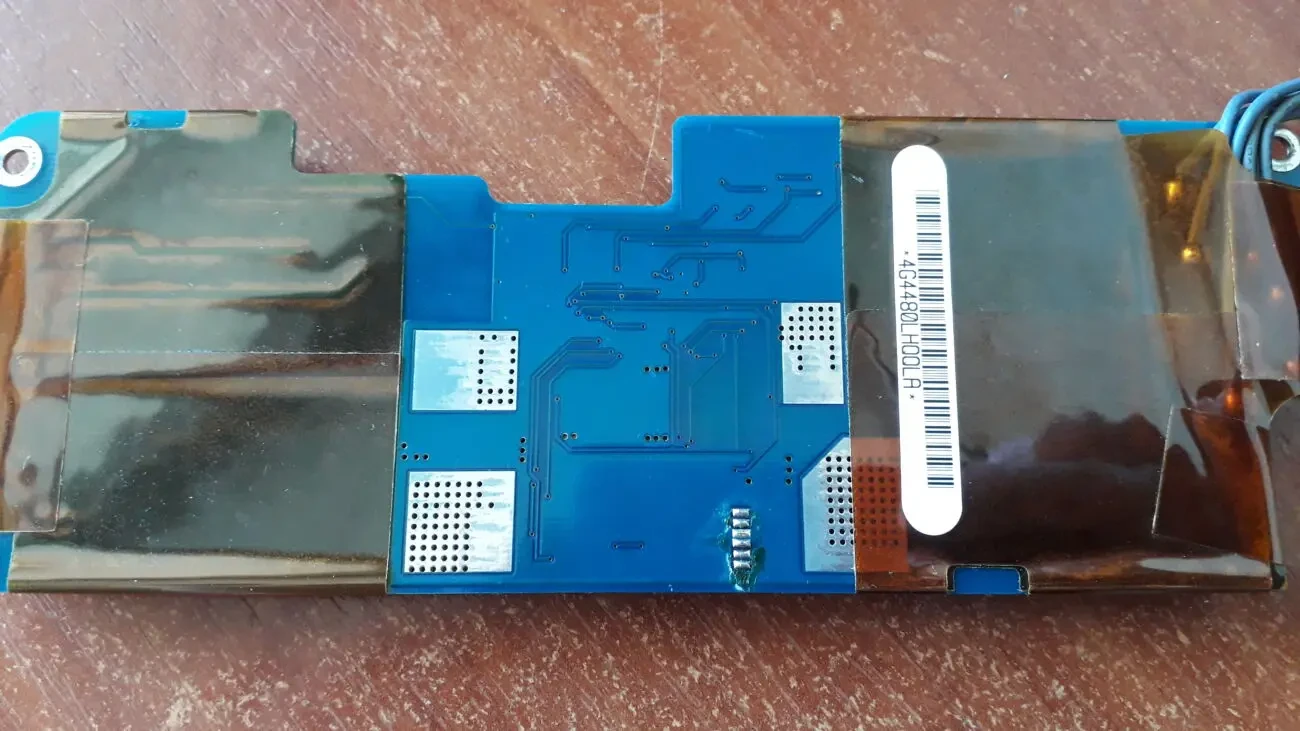

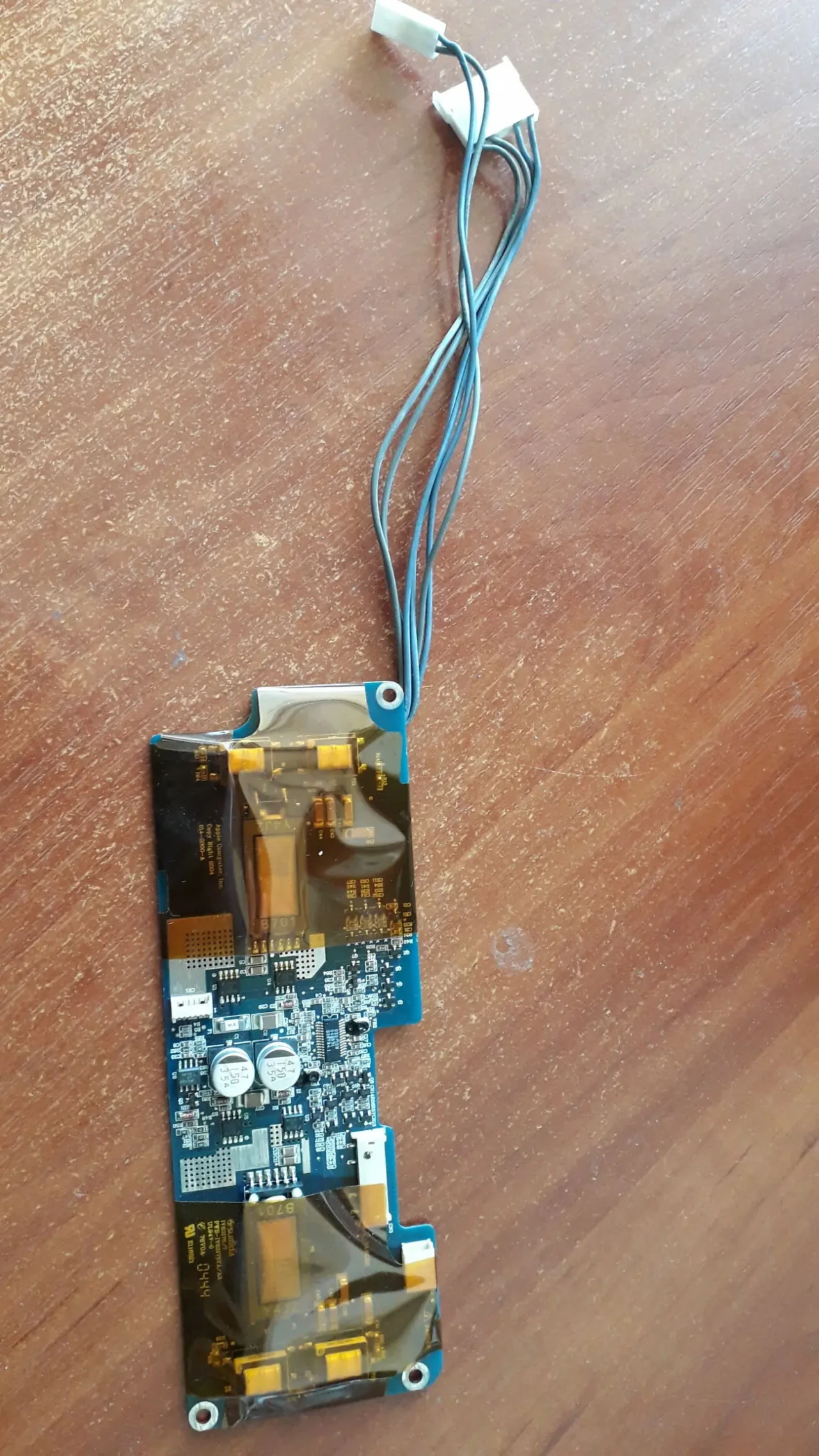

Это Inverter Board для Apple.

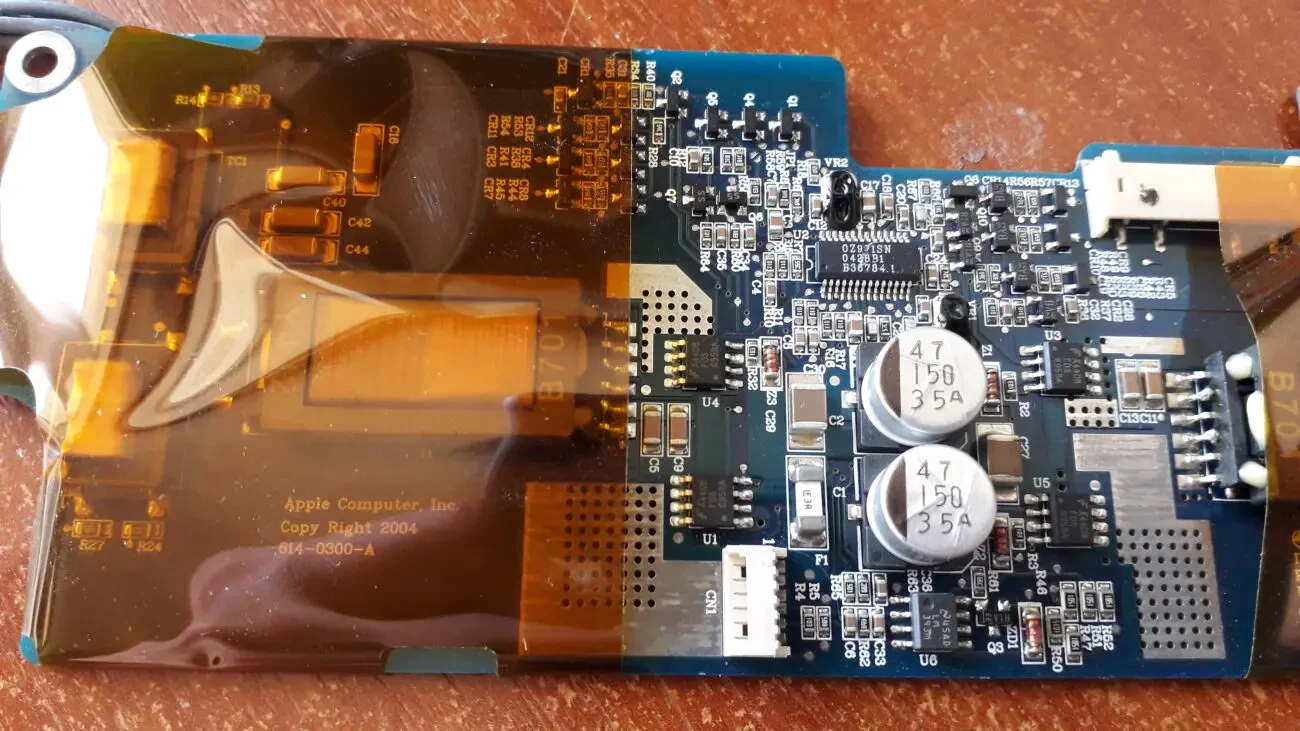

По маркировке 614-0300-A и дате Copy Right 2004, это оригинальная плата от Apple

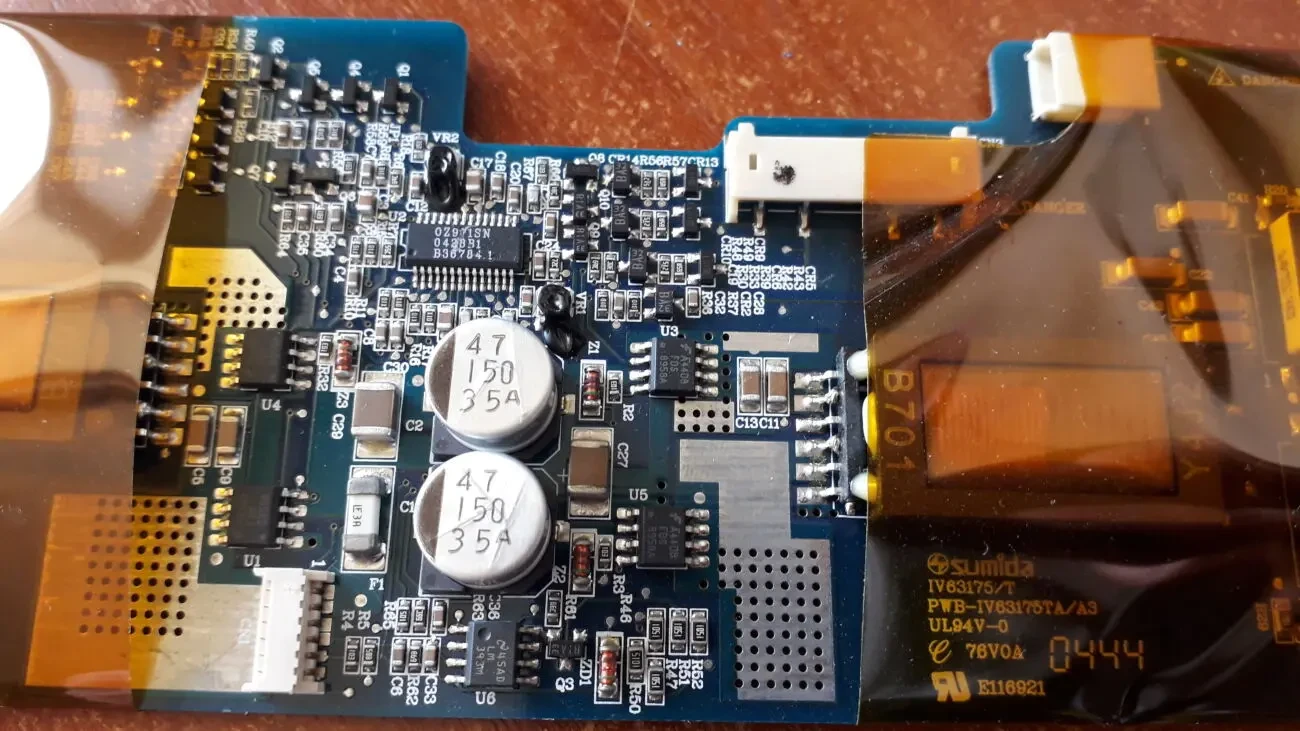

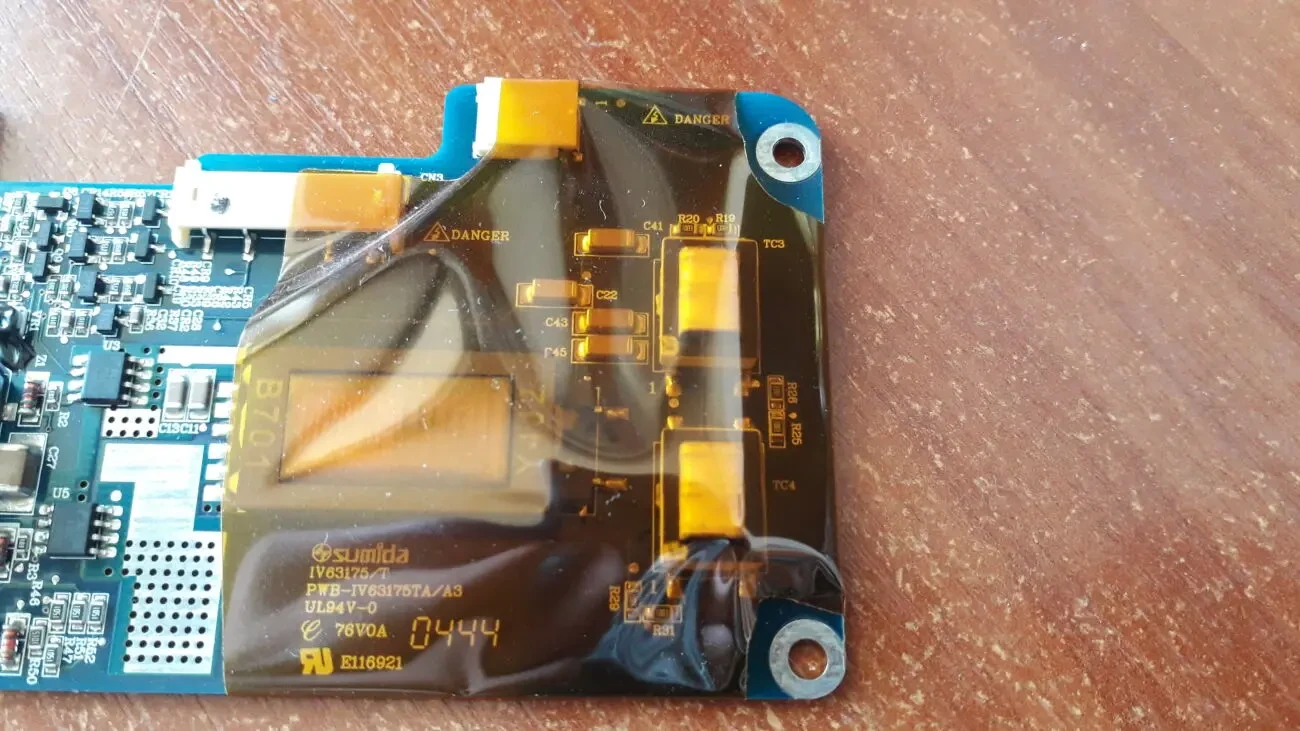

Модуль от компании Sumida (IV63175/T), которая производит трансформаторы.

Для чего нужно:
Устройство преобразует низковольтное постоянное напряжение от материнской платы в высокое переменное напряжение. Это необходимо для работы CCFL-лампы подсветки жидкокристаллического экрана.

Характеристики инвертора:
Input
V 8-20V DC (обычно 12V)
A 0.35-0.5A
P/W 3.6-8W
Output
V 650-1200V AC (высоковольтное)
A 5-7mA (миллиампер)
P 4.25-8W

Дополнительно:
Частота: 50kHz
Рабочая температура: 0-50°C
Предназначен для 1 CCFL лампы подсветки экрана
Инвертор преобразует низковольтное постоянное напряжение (12V DC) от материнской платы в высоковольтное переменное напряжение (около 850-1200V AC) для питания CCFL-лампы подсветки дисплея
