Походная антенна "Кобра" VHF/UHF
Антенна “Кобра” предназначена для усиления приема и передачи сигнала портативной радиостанции для увеличения качества и дальности связи. Это достигается за счет выноса антенны вверх на 5-15 метров. Значительно, в 2-3 раза увеличивается дальность радиосвязи для портативных радиостанций разных производителей.
Характеристики антенны:
- Тип - вертикальный диполь с резонатором;
- Рабочий диапазон при КСВ(SWR) меньше 1,5 - от 141 МГц до 149 МГц, от 410 МГц до 510 МГц;
- Входное сопротивление - 50 ом;
- Диаграмма направленности в горизонтальной плоскости - 360град. (круговая);
- Поляризация - вертикальная;
- Длина - 1,2 м;
- Материал - ПВХ;
- Тип разъема для подключения к антенне - SMA male;
Цена - 700грн.
Графики КСВ(SWR) и волнового сопротивления антенны в зависимости от частоты:
фото 2. 130 - 160Мгц

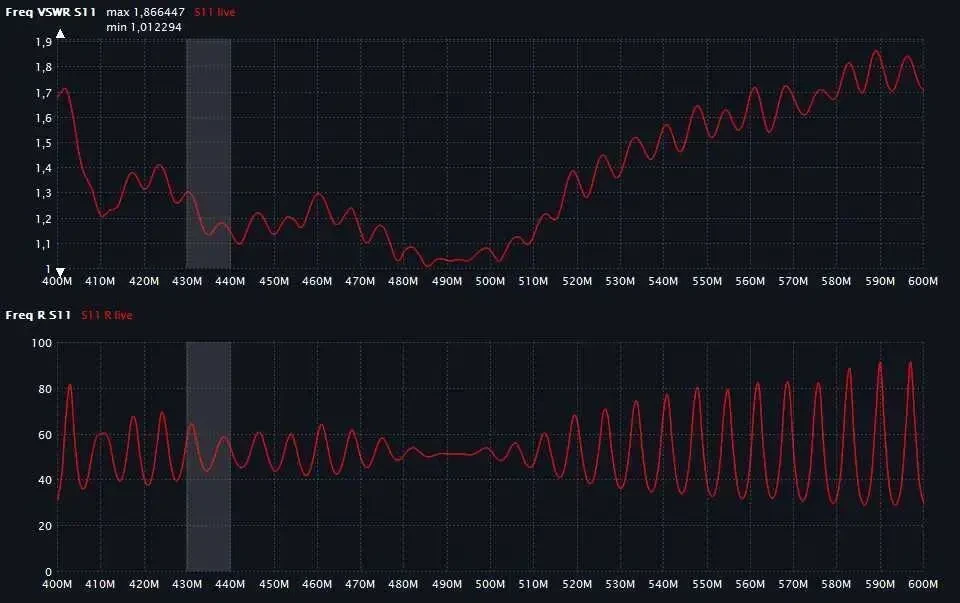

фото 3. 400 - 600Мгц
Измерения проводились на высоте подвеса антенны от земли на расстоянии 5 метров, подключение - кабель LL-195 длинной 15 метров, антенный анализатор - nanoVNA.
