Технические характеристики.
В режиме осциллографа.
Максимальная частота дискретизации : 200MSa/S.
Полоса пропускания: 20 МГц.
Разрешение по вертикали: 8 бит.
Входной диапазон: 10 мV-5V; 100mv-50V (зонд X10), (1,2,5 ступени).
Вертикальная точность: +/-3%.
Сопротивление: 1МОм, 25пФ.
Соединение: DC, AC.
Входное напряжение: до 40В (зонд X1 ); до 400В (зонд X10); с зондом X100, можно измерить напряжение 2000В.
Развертка: 10нс - 50мс (шаг 1, 2, 5), 100мс -5с (в режиме сканирования, т.е. без синхронизации).
Глубина памяти: 2K.
Режимы работы триггера запуска: автоматический, нормальный, единичный.
Условия срабатывания триггера: передний фронт, задний фронт.
Автоматическая настройка: в диапазоне частот 50Гц - 40МГц.
Измерения: размах (Vp-p), заполнение (DutyCycle), частота, минимальное и максимальное значение, курсорные измерения времени и напряжения.
Записи/хранение: 2 образца сигнала, 6 снимков экрана в формате BMP.
В режиме DDS генератора.
Частота сигнала "Синус" - 0...5 МГц.
Частота сигналов "Прямоугольник" ,"Треугольник", "Пила" - 0...1 МГц.
Дискретность установки частоты 1 Гц.
Амплитуда 0...4В, дискретность 0,01В.
Смещение -2...2В, дискретность 0,01В.
Заполнение 0..100%.
Эксплуатационные характеристики.

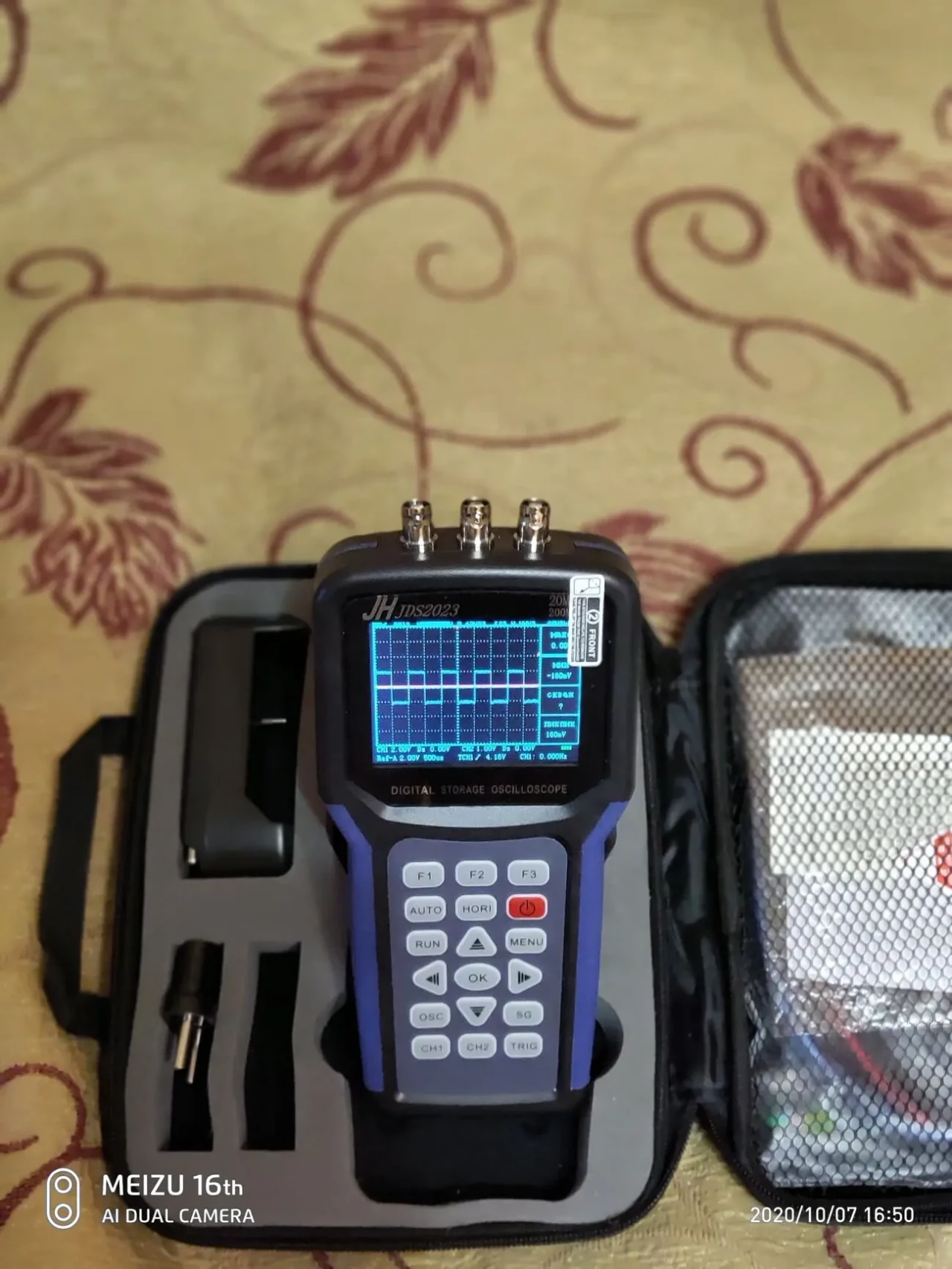

Экран: 3,2 - дюймовый , 16 - битный цвет , TFT 320 х 240.

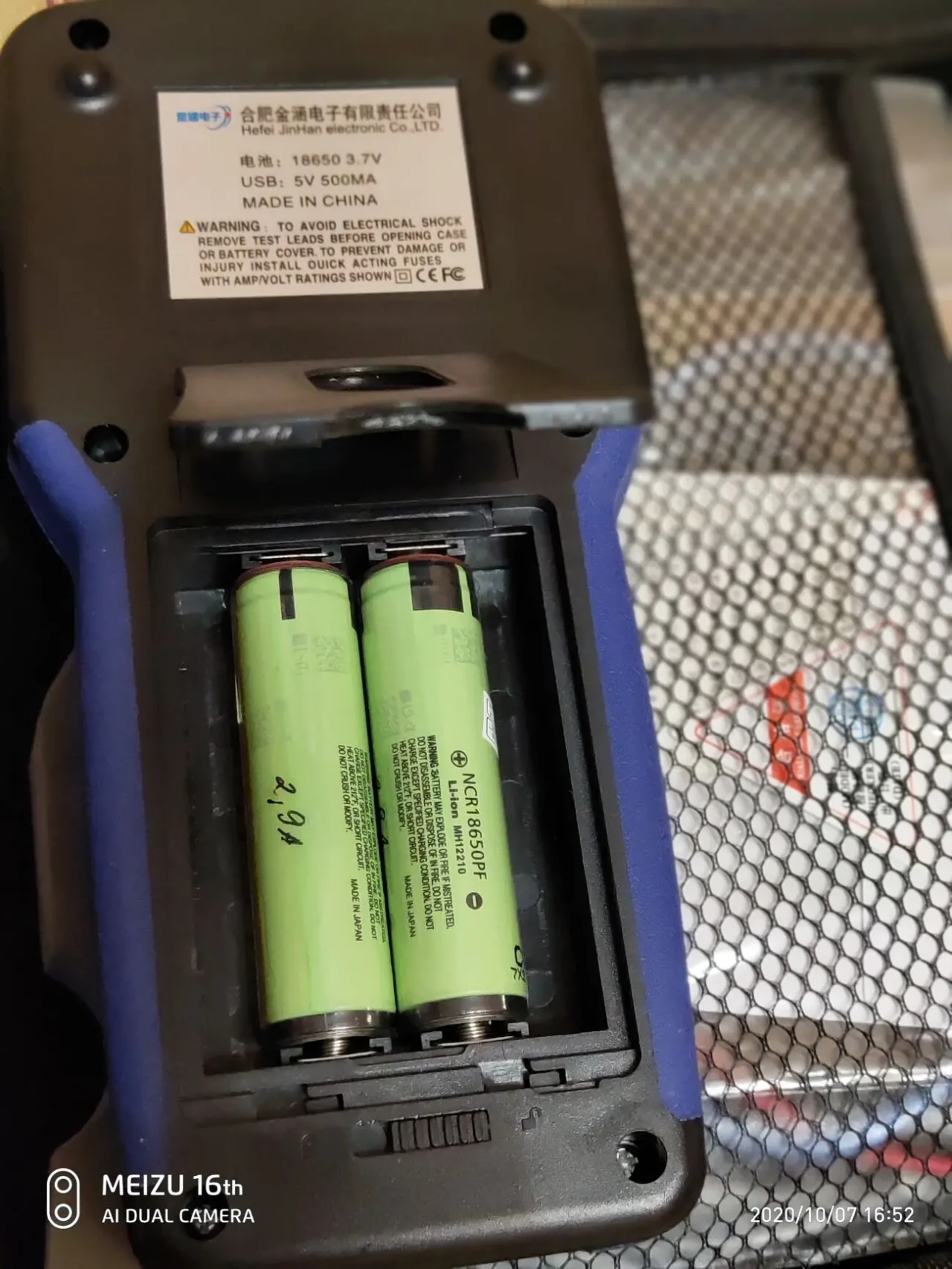

Аккумулятор: Li-ion 18650.
Размер: 202 * 100 * 35 мм.

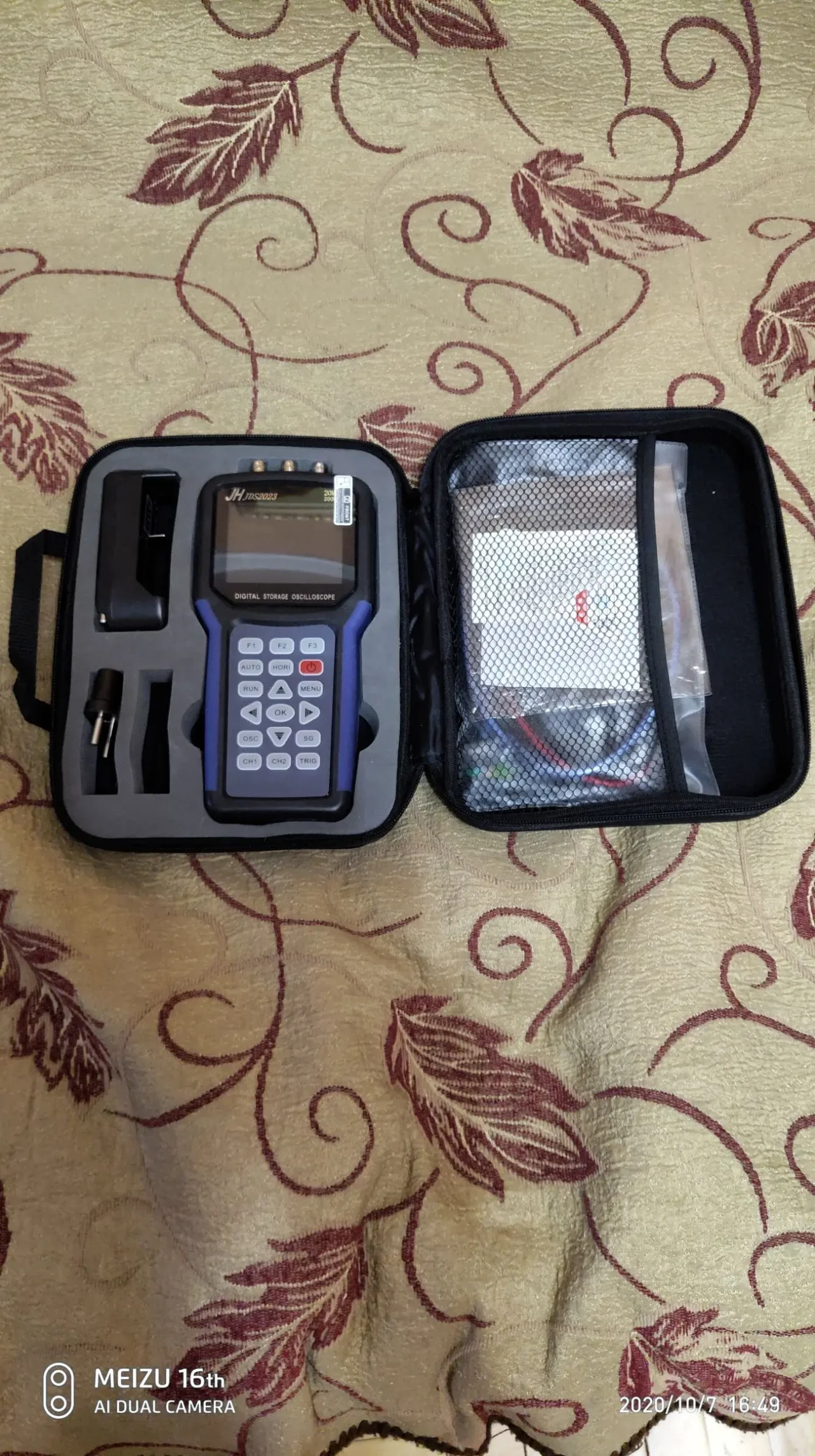

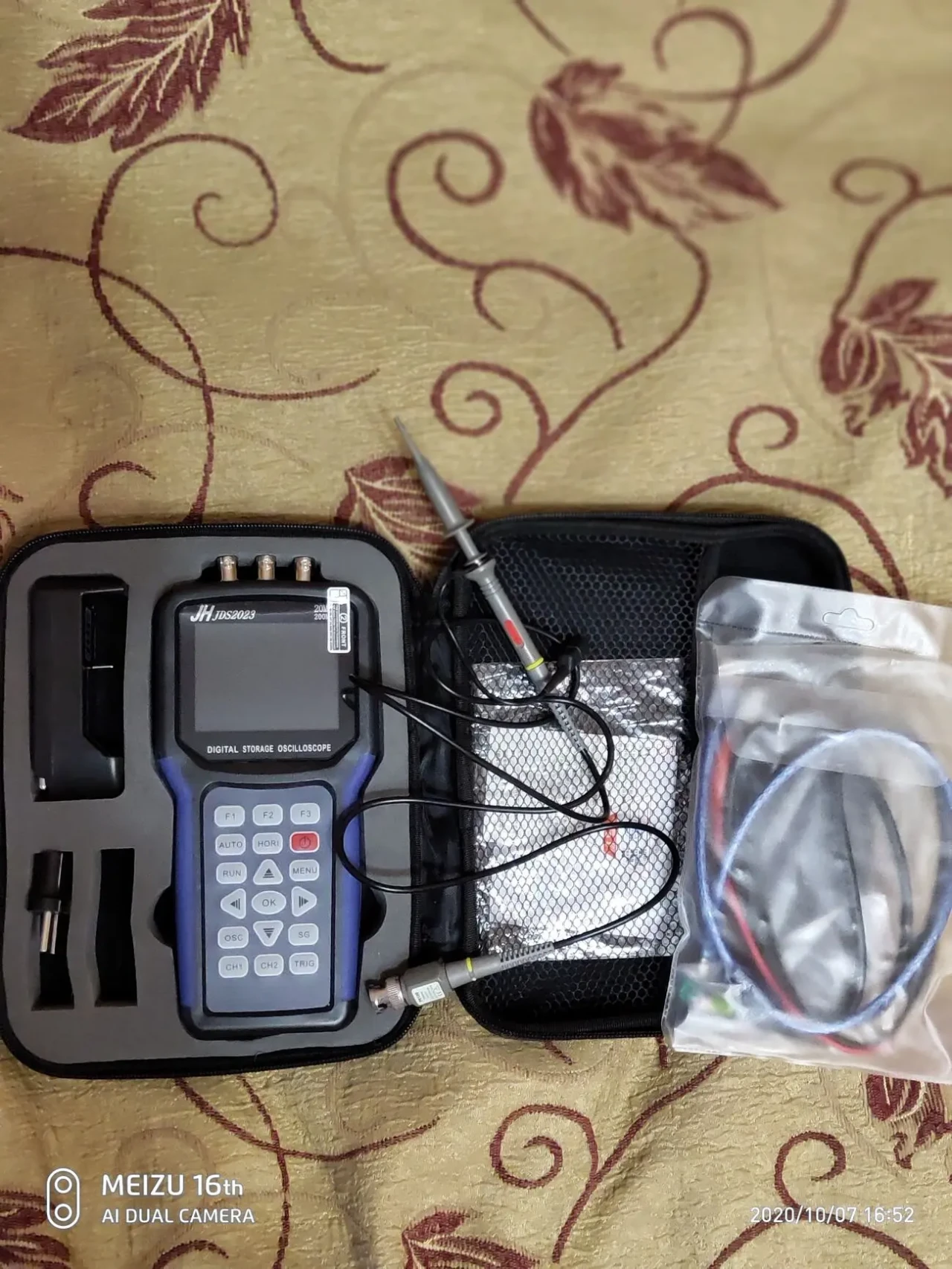

Комплектация:
- осциллограф;
- осциллографический пробник;
- цифровой пробник;
- зарядка для аккумуляторов;
- инструкция китайская (есть краткая русская в электронном виде).
