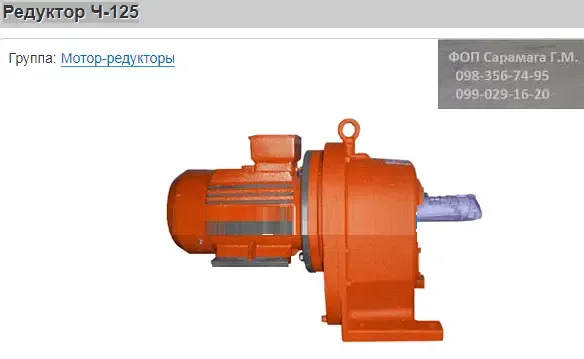

Редуктор червячный Ч-125 предназначен для оптимизации скорости крутящегося момента, а также частоты вращения вала. Устройство универсально. Преимущественно оно используется в качестве комплектующего в машинных приводных системах.
Редуктор Ч-125 (с межосевым расстоянием 125 мм) при непрерывном режиме работы способен передавать вращающий момент на выходном валу до 515 Н.м в пределах передаточных чисел от 8 до 80. Применяется как самостоятельный механизм, так и при компоновке мотор-редуктора МЧ-125.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- температура внешней среды от минус 40 до плюс 50С
- внешняя среда неагрессивная, невзрывоопасная
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
- климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Основные технические характеристики Ч 125:
Номинальное передаточное число Ч-125
Номинальный крутящий момент на выходном валу, Н.м КПД
8 850 0,93
10 825 0,92
12,5 825 0,91
16 900 0,88
20 825 0,87
25 775 0,85
31,5 1000 0,80
40 850 0,78
50 800 0,75
63 750 0,72
80 650 0,66
Масса редуктора Ч-125 - 88 кг
Габаритные и присоедините размеры редуктора Ч-125:
Редуктор Aw B B 1 B 2 B 3 H H 1 H 2 L L 1 L 2 L 3 d
Ч-125 125 243 230 190 230 396 111 22 437 275 230 261 19
Присоединительные размеры быстроходного вала редуктора Ч-125:
Редуктор d d 1 l l 1 b t
Ч-125 32 М20х1,5 80 58 6 17,05
Присоединительные размеры тихоходного вала редуктора Ч-125 в двух вариантах:
Редуктор d d 1 l l 1 l 2 b t b 1 t 1
Ч-125 55 М36х3,0 110 82 110 14 28,95 16 59
Варианты сборки редукторов Ч (вид сверху, червяк под колесом)
Вариант расположения червячной пары в редукторах Ч (вид сбоку)
Пример условного обозначения: Редуктор Ч-125-10-52-1-2ВУ3, где
Ч - тип редуктора (червячный одноступенчатый универсальный).
125 - межосевое расстояние, мм.
10 - передаточное число редуктора.
52 - вариант сборки.
1 - вариант расположения червячной пары.
2 - исполнение с лапами со стороны червяка.
В - наличие вентилятора у редуктора.
У - климатическое исполнение.
3 - категория размещения редуктора.
Этот же червячный редуктор, в исполнении без лап и без вентилятора имеет такое условное обозначение: Ч-125-10-52-1-1-У3.
Обратите внимание, стоимость червячного редуктора Ч-125 зависит от передаточного числа
Страна производитель: Россия
Подробнее
Редуктор Ч-125 от компании Сарамага Г.М., ФОП, Кривом роге (Украина). Купить Редуктор Ч-125 со склада. Цена, фото, условия доставки. Звоните!
