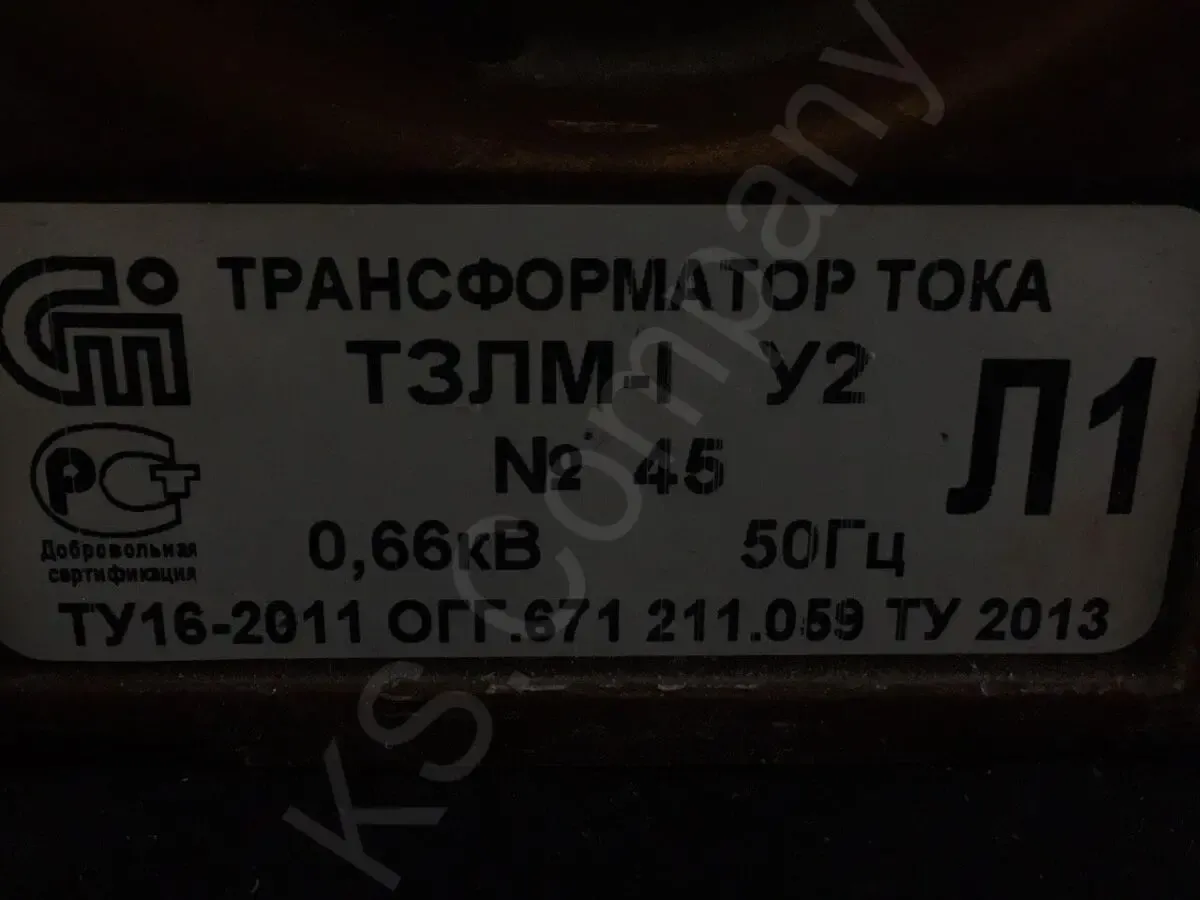

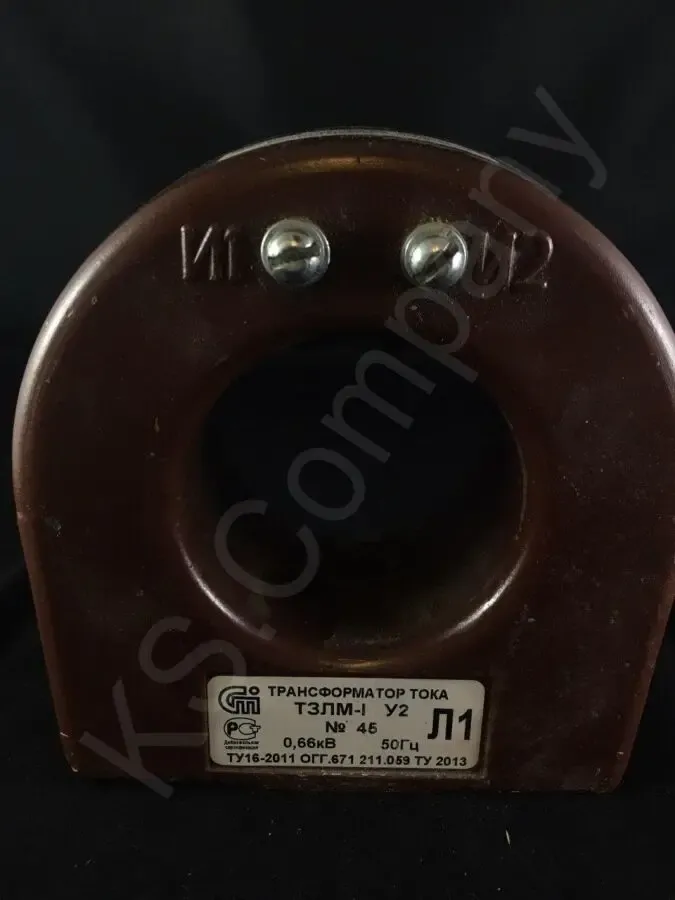

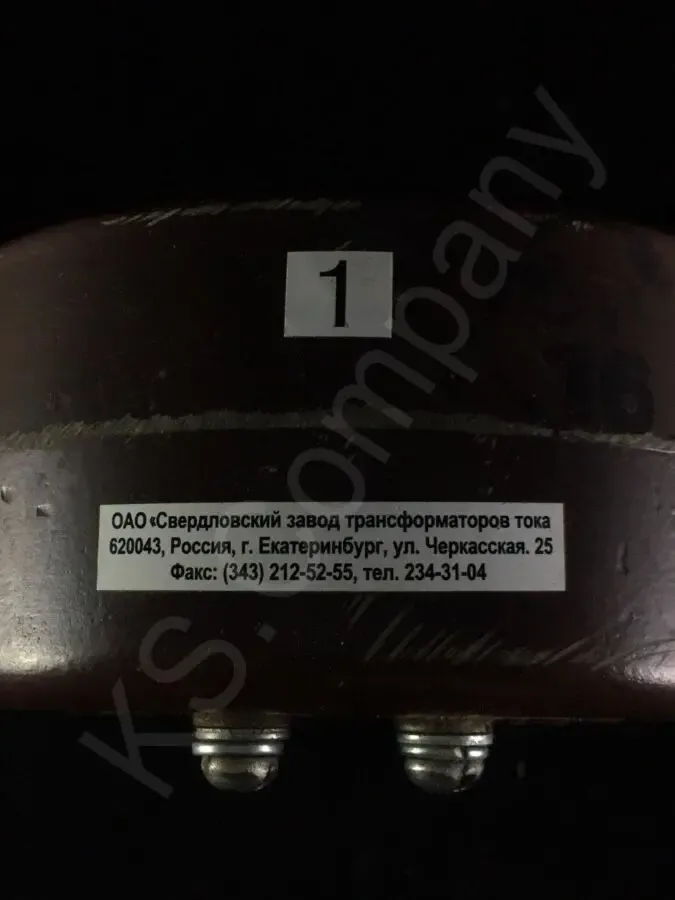

Трансформатор ТЗЛМ-1У2 литой

Трансформатор ТЗЛМ-1У2 литий служить для передачі сигналу пристроїв релейного захисту та автоматики, сигналізації і управління. Встановлюється в комплектних розподільних пристроях на кабель діаметром до 70мм
The cast transformer TZLM-1U2 is used to transmit a signal to relay protection and automation, signaling and control devices. Installed in complete switchgears on cables up to 70mm in diameter
Трансформатор ТЗЛМ-1У2 литой служит для передачи сигнала устройствам релейной защиты и автоматики, сигнализации и управления. Устанавливается в комплектных распределительных устройствах на кабель диаметром до 70мм.

Трансформатор ТЗЛМ-1У2 литой - трансформатор тока нулевой последовательности. Трансформаторы тока нулевой последовательности используются для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформаторы тока для защиты используются для передачи сигнала об аварийном состоянии (токи перегрузки, токи короткого замыкания) в линии электропередачи или электрооборудовании.

Принцип работы трансформатора тока нулевой последовательности следующий - в окне трансформатора проходит трехфазный кабель. При нормальных условиях работы все фазы смещены на одинаковые углы. За счет этого осуществляется компенсация магнитных полей от протекающих по кабелю токов. Результирующее магнитное поле вокруг кабеля равно нулю. При замыкании какой-либо из жил кабеля нарушается симметрия и возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе, которое питает реле. Так осуществляется срабатывание реле.

Трансформатор ТЗЛМ-1У2 литой изготавливается в климатическом исполнении "У" категории размещения 2 и предназначен для эксплуатации в следующих условиях:

установку необходимо осуществлять на высоте не превышающей 1000м над уровнем моря;
верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
не агрессивная и не взрывоопасная окружающая среда;
положение в котором может работать трансформатор – любое
