Частотнік. Перетворювач частоти.
2 400
грн.
Купить с доставкой
Способы доставки
УкрПошта
Нова Пошта

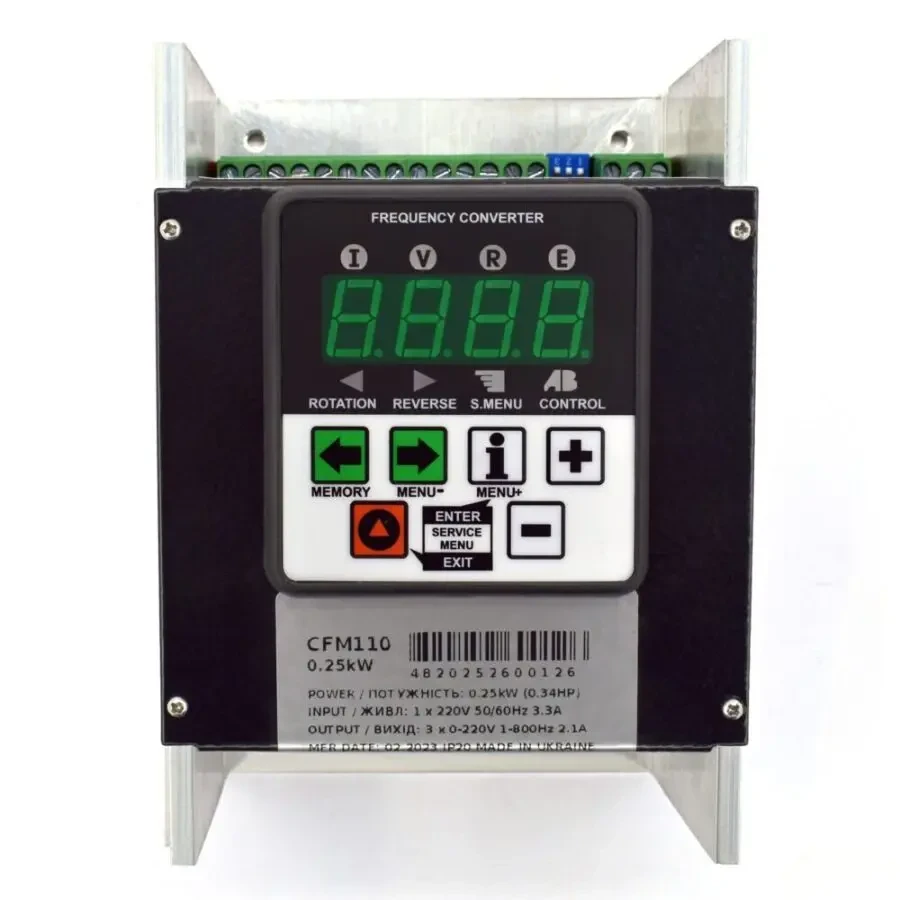

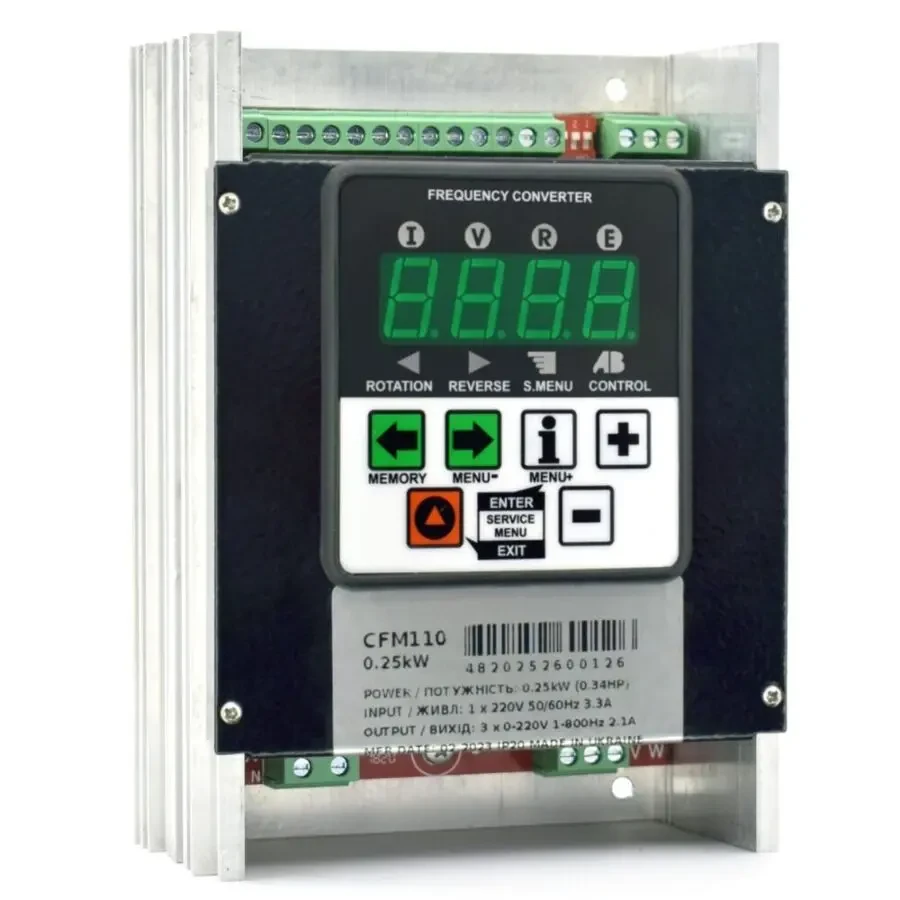

Перетворювачі частоти потужністю 0.18 - 5.5кВт із живленням від однофазної мережі
Опис
Перетворювачі частоти серії CFM110 є втіленням принципів простоти, компактності, функціональності й економності в одному пристрої. Ця серія розрахована на електродвигуни малої потужності, а тому покликана позбавити привод загалом від надлишкових габаритів будь-якого з компонентів. Радіатор охолодження П-подібної форми слугує основою конструктиву пристрою, чим надійно захищає його від зовнішніх механічних впливів, забезпечуючи ступінь захисту IP20.
Варто зазначити, що описана «простота» не впливає на якість і надійність пристрою, а функціонал закладений у програму частотника, достатній для реалізації великого переліку відомих технологічних завдань.
Нижче в таблиці наведені основні технічні характеристики перетворювачів цієї серії.
Живлення
Напруга живлення Uвх
1ф х 220 В (+10%, -15%)
Частота напруги живлення
45 — 66 Гц
Вихід
Вихідна напруга
3ф х 0 – Uвх
Вихідна частота
0; 1-800 Гц
Похибка формування частоти
0.05 Гц
Вид ШІМ модуляції
Вектор напруги
Під'єднання двигуна
Стандартний трифазний асинхронний двигун 220/380 В зі з'єднанням обмоток трикутником «увальник»
Система керування
Режим керування
Скалярне U/÷ з трьома характеристиками:
Лінійна (пропорційна)
Квадратична
Форсована
Частота керування силовим модулем
3 – 6 – 9 – 12 кГц
Завдання швидкості обертання
Аналогові входи
Цифрові входи
Панель керування
ПИД регулятор
Інтерфейс зв'язку RS485
Роздільна здатність:
0,1% для аналогового входу
0,1 Гц для панелі керування та цифрових входів
Режими гальмування
Гальмування постійним струмом
Охолодження
Природне повітряне охолодження
Входи/виходи керування
Аналоговий вхід
2 аналогових входи АН.ВХ1 і АН.ВХ2:
режим напруги:
0 – 10 В, Rin ≥ 50 кОм
режим струму (одне з двох входів):
0(4) – 20 мА, Rin ≥ 220 Ом
Цифровий вхід
6 гальванічно розділених цифрових входів:
активний рівень: 0 В
неактивний стан: 20 – 24 В
Опір Rin ≥ 4 кОм.
Аналоговий вихід/вихід із відкритим колектором
1 аналоговий вихід:
режим струмового виходу: 0 – 1mA, Навантажувальна здатність виходу з відкритим колектором – до 2 А/24 В.
Релейний вихід
1 реле з перекидним контактом:
комут. навантаження: 250 В / 10А (АС)
Повністю програмоване джерело сигналу.
Зв'язок
Апаратні можливості та протокол
Підтримка комунікаційного модуля RS485 з гальванічно ізольованим каналом.
Протокол обміну Modbus RTU
Швидкість передавання
4800, 9600,19200, 38400, 56000 або 115200 біт/с
Дод. можливості
Можливість єдиної зміни параметрів ПЧ.
Реалізована підтримка програмним забезпеченням для ПК із можливістю гнучкого керування конфігураціями.
Дод. функції
Лічильник метражу
Дає змогу використовувати ПЧ у системах із конвеєрними та протягуючими механізмами, в яких необхідно контролювати відмірену довжину або кількість продукту в штуках.
Вбудований ПІД-регулятор
Вибір джерела сигналу завдання, можливість зміни полярності сигналу помилки регулювання
Керування конфігураціями
Можливість зберігати та завантажувати користувацькі конфігурації в енергонезалежну пам'ять ПЧ.
Наявність заводської конфігурації для швидкого скидання ПЧ на заводські параметри.
Захист
від струмових перевантажень
від перенапруги на шині постійного струму
від зниження напруги на шині під час роботи
від роботи двигуна на двох фазах
від втрати зв'язку RS485
від перегрівання перетворювача або електродвигуна
системні та інші помилки
Ціна з ПДВ, 2400 – 4020 грн
