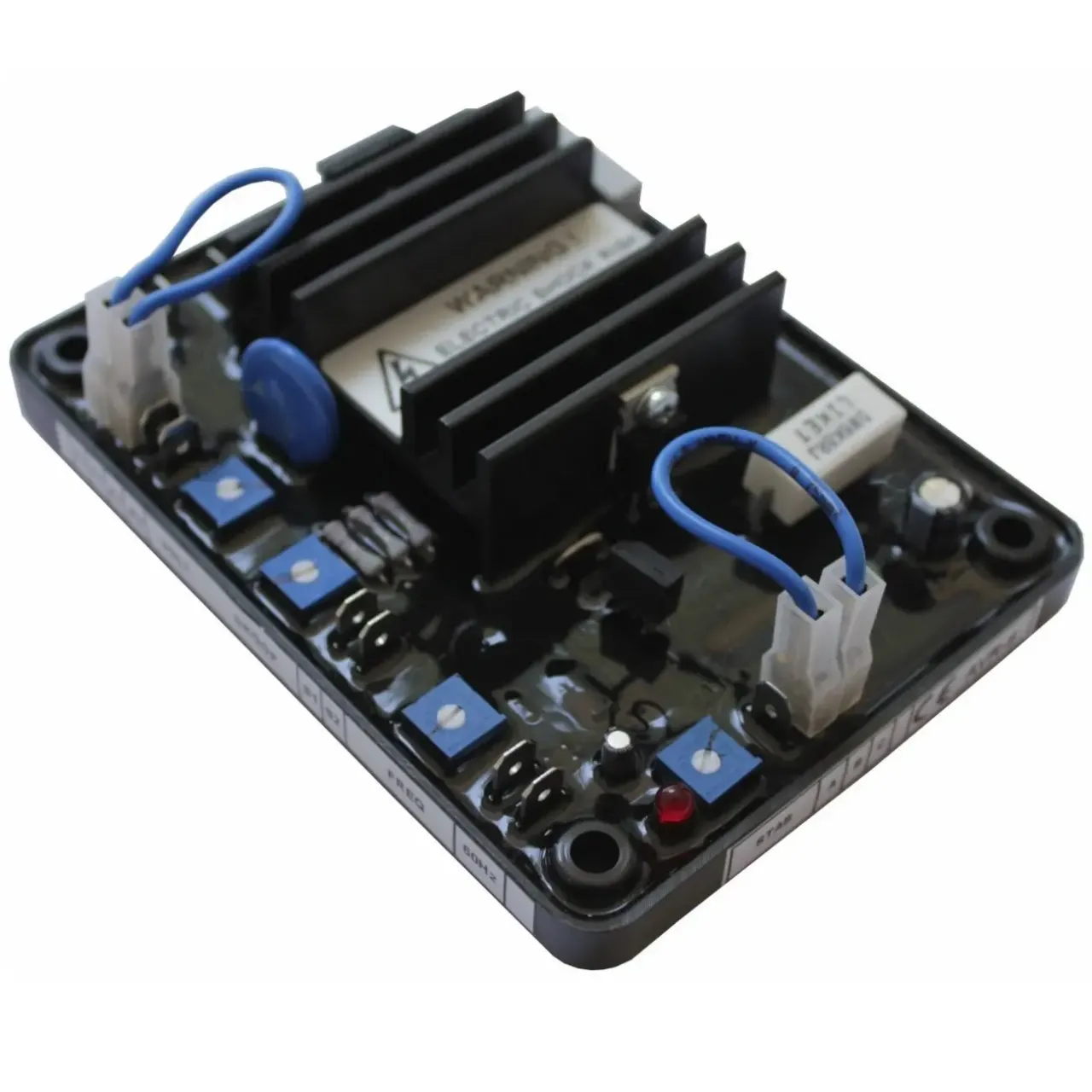

Регулятор напруги DATAKOM AVR-8 - це електронний пристрій, який дозволяє генератору виробляти фіксовану вихідну напругу.
Пристрій має відкрите шасі, смолистую конструкцію і призначений для установки в клемник генератора. Блок не містить рухомих частин; тому він здатний працювати в умовах сильної вібрації.
Пристрій вимірює міжфазова і нейтральне або міжфазне напруга генератора і регулює напругу постійного струму, що подається на обмотку збудження, до досягнення необхідного напруги.
Буде запропоновано функцію захисту від низьких частот. Схема вимірювання частоти постійно контролює вихідний сигнал генератора і забезпечує вихідний сигнал для захисту низькочастотної системи збудження, зменшуючи вихідна напруга пропорційно частоті нижче настроюється вручну порога.
Номінальна частота може бути легко змінена на 50 або 60 Гц в польових умовах шляхом вибору лінії.
Ланцюг захисту від втрати чутливості припиняє порушення і захищає обмотки, якщо на чутливому вході немає напруги.
Потужність збудження виводиться безпосередньо з клем генератора. Необхідний мінімальний залишкову напругу для нарощування становить 4 В змінного струму.
Вихідний каскад пристрою являє собою полуволновой тиристорний вихід, пов'язаний з вільним діодом.
В основному, пристрій сумісний з усіма генераторами безщіткового типу. Для цього також передбачений потенціометр регулювання стійкості.
Передбачено аналоговий вхід ± 3 В, що дозволяє регулювати зовнішню напругу.
У AVR є засіб для підключення до КС, щоб дозволити паралельну роботу з іншими аналогічно обладнаними генераторами. Схема захисту від перевантаження обмежує вихідний струм до його номінального значення, запобігаючи відмова пристрою при перевантаженні або короткому замиканні.
ФУНКЦІЇ:
Полухвильовий тиристорний вихід
Призначений для сильних вібрацій
Вбудована регулювання напруги
регулювання стабільності
Сумісний з різними генераторами
Зовнішній триммер для регулювання напруги
Аналоговий вхід для регулювання напруги
Droop вхід для паралельного запуску
Сенсорний вхід забезпечує контроль фази-фази або фази-нейтрали
Сумісно для 50 і 60 Гц
Низькочастотний захист
Збудник від струмового захисту
Захист від високої температури
Захист від втрати чутливості
Опціонально регульований межа перевантаження.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
ДАТЧИК ВВЕДЕННЯ
Напруга 195-265 В змінного струму (L-N)
340-450 В змінного струму (L-L)
(Див. Схему підключення)
Частота 50-60 Гц номінальна
ВХІДНІ ПОТУЖНІСТЬ
Напруга 195-265 В змінного струму (L-N)
Частота 50-60 Гц номінальна
ВИХІД
Максимальна напруга 90 В постійного струму на вході 207 В змінного струму
Максимальний струм 8 A-DC (постійний)
РЕГУЛЮВАННЯ
± 1% (див. Примітку 1)
ТЕРМІЧНИЙ ДРИФТ
0,03% за зміну температури навколишнього середовища AVR (див. Примітку 2)
ТИПОВИЙ СИСТЕМНИЙ ВІДПОВІДЬ
AVR відповідь 20 мс
М'ЯКИЙ СТАРТ
2 сек
НАСТРОЙКА ЗОВНІШНЬОЇ НАПРУГИ
± 10% з 2 кОм на 1 ватний тріммер
ПІД ЧАСТОТУ ЗАХИСТУ
42-50 Гц або 52-60 Гц (регульовані)
БЛОК ЖИВЛЕННЯ
Максимум 18 Вт
СТВОРЕННЯ НАПРУГИ
4 V-AC на клемах AVR
АНАЛОГОВИЙ ВХІД
± 10% з ± 3 В постійного струму (див. Примітка 3)
КВАДРАТУРНИЙ ВХІД
Максимум. вхід: 5А
Максимум. зниження: 10% (регульований)
ГАБАРИТНІ РОЗМІРИ
Висота: 37мм, Вага: 250гр
ЕКОЛОГІЯ
Робоча температура від -20 до +70 ° C
Максимальна вологість 95% без конденсації.
Температура зберігання від -30 до + 80 ° С
НОТАТКИ
1. З 4% управління двигуном.
2. Нагрівається до 70 ° С
3. Будь-який пристрій, підключений до аналогового входу, повинно бути гальванічно розв'язане від землі з міцністю ізоляції 500 В змінного струму.
Коротка інструкція по налаштуванню:
1. Поверніть потенціометра Стабілізації до кінця за годинниковою стрілкою.
2. Запуск генератор без навантаження
3. Повільно крутите потенціометр Стабілізації проти годинникової стрілки до моменту коли напруга генератора перестане бути стабільним і почне коливатися.
4. Поверніть потенціометра трохи за годинниковою стрілкою для того щоб повернутися в зону стабільності, але не сильно йдучи від кордону початку зони нестабільності. Це і буде оптимальною точкою настройки для даного генератора.
