DKM-430-PRO АНАЛИЗАТОР КІЛЬКОХ МЕРЕЖ
• ЕКВІВАЛЕНТ ДЛЯ 10 АНАЛІЗАТОРІВ
• 30 ВХОДІВ ТОКОВИХ ТРАНСФОРМАТОРІВ
• ГАРМОНІЧНИЙ АНАЛІЗ
• ВНУТРІШНІЙ МОДЕМ GPRS (опціонально)
• 1MB ЗАПИС ПАМ'ЯТІ
• 24 ВХОДИ ЗАПОБІЖНИКІВ

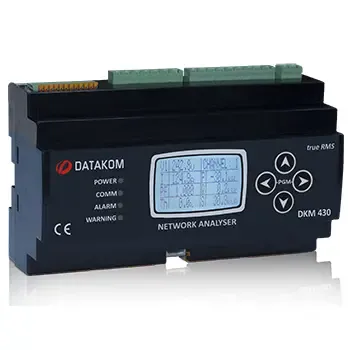

DKM-430-PRO - це прецизійний прилад, що дозволяє вимірювати, записувати і дистанційно контролювати 10 трифазних або 30 однофазних фідерів (або будь-яку їх комбінацію) в розподільних щитах змінного струму.
Буде запропоновано додаткові 24 входу, які можна використовувати в якості детекторів FUSE або цифрових входів. Кілька комбінацій цих двох доступні.
Додатковий внутрішній модем GPRS дозволяє здійснювати віддалений моніторинг і управління розподільної панеллю без використання будь-якого додаткового модуля.
Стандартна модель має універсальне живлення 85-300 В змінного струму. Доступні версії харчування 24-110 В постійного струму.
Струмові входи блоку розраховані на 0,1А вихідних трансформаторів струму (ТС).
Кожному ТТ можна призначити будь-фазна напруга і будь-який віртуальний аналізатор. Входи можуть бути переміщені між аналізаторами без змін з'єднань.
Функція астрономічного реле точно розраховує час сходу і заходу сонця для денного світла.
Будь-яка несправність або застережливий сигнал можуть бути підключені до цифрових входів пристрою. Функції введення вибираються зі списку. Будь-яка функція може бути призначена на релейні виходи пристрою. Реле можуть управлятися дистанційно через центральну програму моніторингу. Додаткові 24 входу не є обов'язковими.
Ізольований порт даних RS-485 MODBUS RTU не залежить від різниці потенціалів землі і дозволяє безпечно передавати інформацію в системи моніторингу та автоматизації.
ФУНКЦІЇ:
• Еквівалентний 10 3-фазним аналізаторам
• 24 входу детектора запобіжником
• Справжні середньоквадратичні вимірювання
• точність вимірювання 1,0%
• Внутрішня пам'ять записи: 1 МБ
• Вбудований годинник з резервним живленням від батареї
• Астрономічна функція реле
• Ізольований послідовний порт RS-485
• зв'язок MODBUS-RTU
• Внутрішній GPRS модем (опціонально)
• 2 програмованих релейних виходу
• 2 оптично ізольованих програмованих входу
• Лічильники активної і реактивної енергії
• USB-порт для програмування
• Безкоштовне програмне забезпечення для програмування
• Графічний ЖК-дисплей, 128x64 пікселів
• Широкий діапазон харчування: 85-305 В змінного струму / 88-450 В постійного струму
• Доступна версія джерела постійного струму
• Широкий діапазон робочих температур

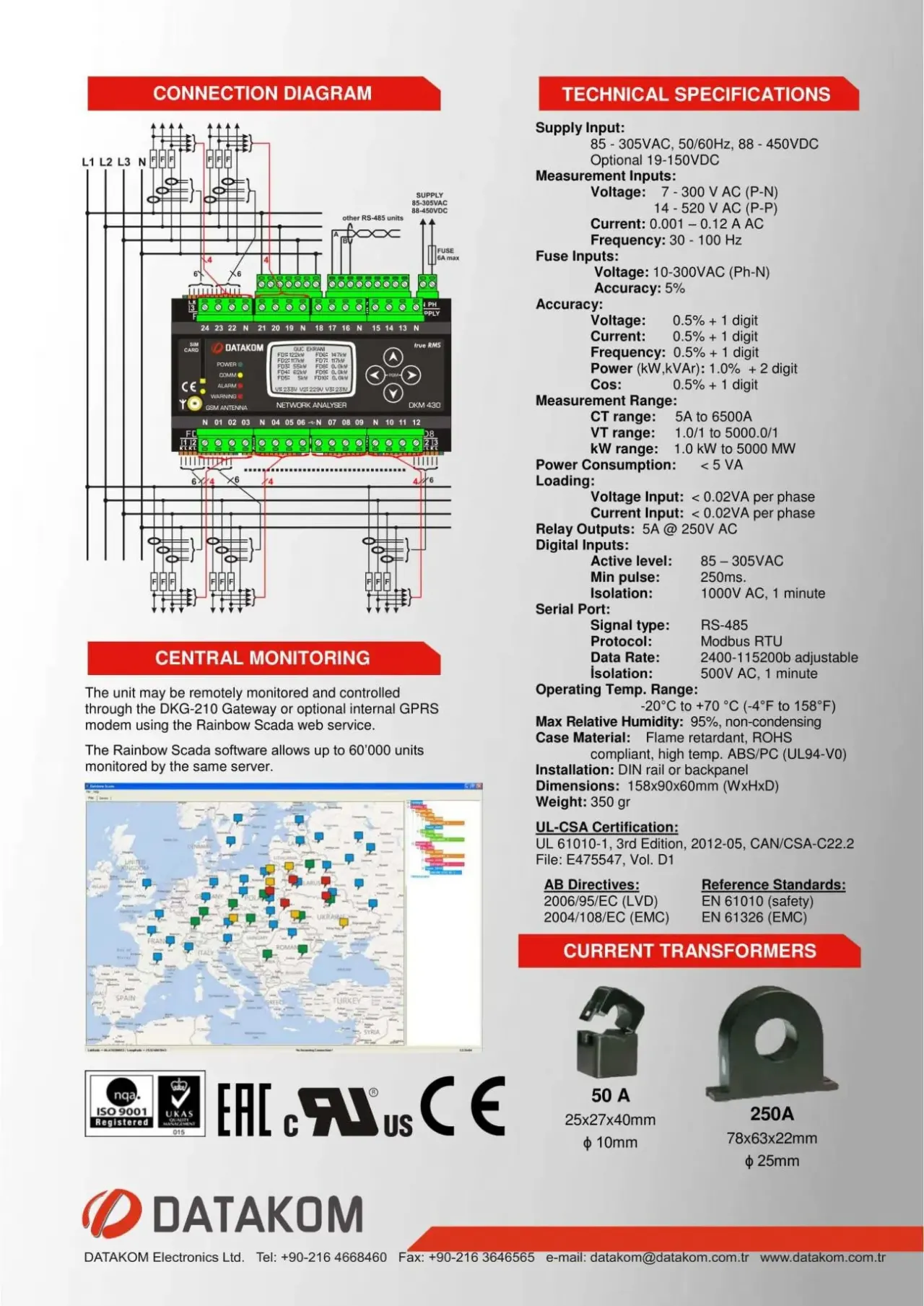

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхід харчування:
85 - 305 В, 50/60 Гц, 88 - 450 В постійного струму
Опціонально 19-150 В постійного струму
Вимірювальні входи:
Напруга: 7 - 300 В змінного струму (P-N)
14 - 520 В змінного струму (P-P)
Струм: 0,001 - 0,12 А змінного струму
Частота: 30 - 100 Гц
Входи запобіжників:
Напруга: 10-300 В змінного струму (Ph-N)
Точність: 5%
точність:
Напруга: 0,5% + 1 цифра
Струм: 0,5% + 1 цифра
Частота: 0,5% + 1 цифра
Потужність (кВт, квар): 1,0% + 2 цифри
Cos: 0,5% + 1 цифра
Діапазон вимірювань:
Діапазон КТ: від 5А до 6500А
Діапазон VT: від 1,0 / 1 до 5000,0 / 1
Діапазон кВт: від 1,0 кВт до 5000 МВт
Споживана потужність: <5 ВА
Завантаження:
Вхідна напруга: <0,02 ВА на фазу
Токовий вхід: <0,02 ВА на фазу
Виходи реле: 5А при 250В змінного струму
Цифрові входи:
Активний рівень: 85 - 305 В змінного струму
Мінімальний імпульс: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Серійний порт:
Тип сигналу: RS-485
Протокол: Modbus RTU
Швидкість передачі даних: 2400-115200b регульована
Ізоляція: 500 В змінного струму, 1 хвилина
Робоча темп. Діапазон: від -20 ° C до + 70 ° C (від -4 ° F до 158 ° F)
Макс. Відносна вологість: 95%, без конденсації
Матеріал корпусу: Вогнестійкий, відповідає ROHS, високотемпературний. ABS / PC (UL94-V0)
Установка: DIN-рейка або задня панель
Розміри: 158x90x60 мм (ШxВxГ)
Вага: 350 гр
Сертифікація UL-CSA: UL 61010-1, 3-е видання, 2012-05, CAN / CSA-C22.2
Файл: E475547, Vol. D1
Директиви AB:
2006/95 / EC (LVD)
2004/108 / EC (EMC)
Стандарти посилання:
EN 61010 (безпека)
EN 61326 (EMC)
