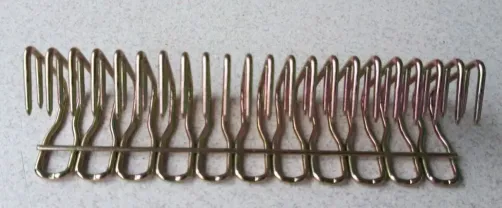

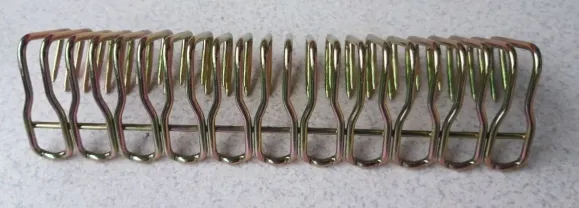

Конструктивной особенностью механических соединителей серии К20 тип К27, К28 является способ соединения механического шарнира с конвейерной лентой с помощью четырехжильных стальных проволочных скоб малого диаметра, соединенных между собой в полосы длиной 200 мм при помощи проволочных перемычек. Такая конструкция обеспечивает щадящее влияние на корд конвейерной ленты и, как следствие, повышенную динамическую прочность стыкового соединения и минимальное воздействие стыка на футеровку барабана и элементы конструкции конвейера.
Проволочные скобы К-27, К-28 изготовлены из специальной стальной проволоки с антикоррозионным покрытием.
Соединители системы К20 выпускаются двух типов:
К-27 для лент толщиной 7-11 мм
К-28 для лент толщиной 10-13 мм

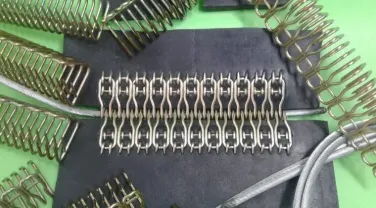

Соединители К27, К28 запрессовываются в концы стыкуемых лент при помощи специального рычажного устройства, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. скобы одного конца ленты помещаются между скобами другого, а внутрь петель вводится соединительный стержень К20.
Соединительный стержень для К27, К28 представляет собой отрезок каната специальной конструкции с особой заделкой концов, длина которого зависит от ширины стыкуемой конвейерной ленты.
Длина соединительного стержня К20, мм - 785, 985, 1185, 1385, 1585.
Соединители К28 поставляются в комплекте на ширину стыкуемой ленты 1000 мм 10 полос по 200 мм, а при стыковке ленты соединители могут набираться на любую ширину ленты.
Преимущества соединителей серии К20. Тип К27, К28
при подготовке к стыковке ленты упрощается технология, не отслаиваются обкладки ленты, простая обрезка ленты под прямым углом с помощью угольника;
гибкость полученного стыка такая же, как цельной ленты, что не создает напряжений при прохождении лентой барабанов;
одинаковая по всей толщине лента не затруднит прохождение по очистным устройствам;
упрощается демонтаж и монтаж ленточного полотна в любом месте;
снижается доля ручного труда (механизация работ) в связи с применением инструмента.
Проволочные скобы К-27, К-28 изготовлены из специальной стальной проволоки с антикоррозионным покрытием.
Соединители системы К20 выпускаются двух типов:
К-27 для лент толщиной 7-11 мм
К-28 для лент толщиной 10-13 мм
Соединители К27, К28 запрессовываются в концы стыкуемых лент при помощи специального рычажного устройства, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. скобы одного конца ленты помещаются между скобами другого, а внутрь петель вводится соединительный стержень К20.
Соединительный стержень для К27, К28 представляет собой отрезок каната специальной конструкции с особой заделкой концов, длина которого зависит от ширины стыкуемой конвейерной ленты.
Длина соединительного стержня К20, мм - 785, 985, 1185, 1385, 1585.
Соединители К28 поставляются в комплекте на ширину стыкуемой ленты 1000 мм 10 полос по 200 мм, а при стыковке ленты соединители могут набираться на любую ширину ленты.
Преимущества соединителей серии К20. Тип К27, К28
при подготовке к стыковке ленты упрощается технология, не отслаиваются обкладки ленты, простая обрезка ленты под прямым углом с помощью угольника;
гибкость полученного стыка такая же, как цельной ленты, что не создает напряжений при прохождении лентой барабанов;
одинаковая по всей толщине лента не затруднит прохождение по очистным устройствам;
упрощается демонтаж и монтаж ленточного полотна в любом месте;
снижается доля ручного труда (механизация работ) в связи с применением инструмента.
