Реле РВ-248
755
грн.
Реле времени серии РВ 200 используются в схемах защиты на переменном оперативном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени
Этот тип реле времени обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки.

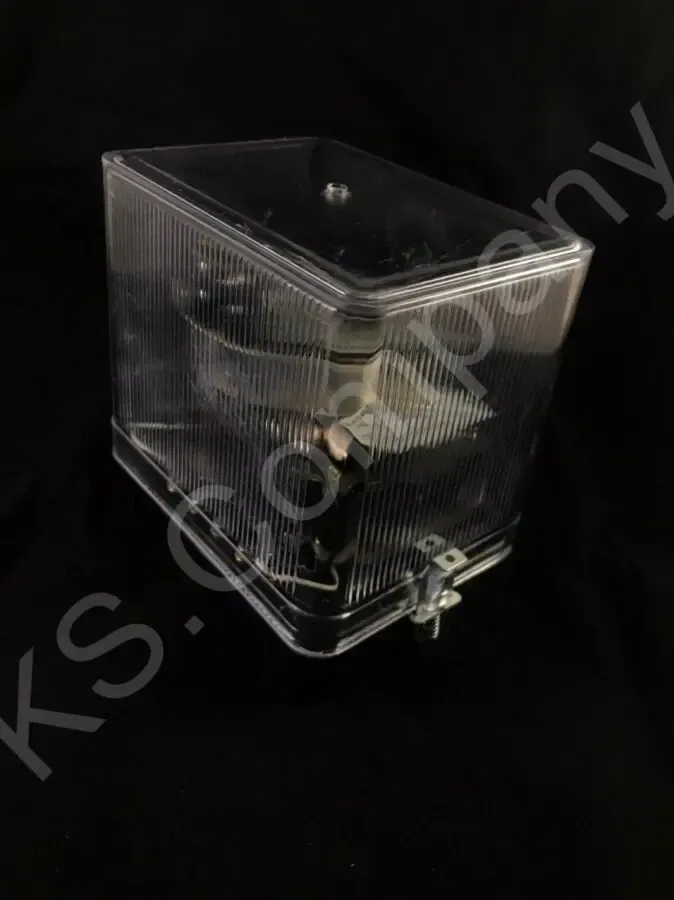

Механизм реле встроен в прямоугольный кожух, состоящий из основания и защитного кожуха.
Защитные кожухи устанавливаются из ударопрочного полистирола на всех типах РВ 200.
ks-company.prom.ua
; Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от ― 30 до + 55 C для исполнения УХЛ4 и от ― 10 до + 55 ;C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников ― IP00 по ГОСТ 14255-69.
Структура условного обозначения
на типоисполнения реле для цепи переменного однофазного тока
РВ 2ХХ Х4
РВ;― реле времени;
2― переменного тока;
Х― условное обозначение реле на максимальное время срабатывания (1-1,3с; 2-3,5с; 3-9с; 4-20с);
Х;― условные номера конструктивной разработки (2, 3, 4, 5, 7, 8);
Х― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
; на типоисполнения реле для цепи переменного трехфазного тока
РВ 2Х5 КХ4 с ВУ 20Х Х4
РВ;― реле времени;
2― переменного тока;
Хp;― условное обозначение реле на максимальное время срабатывания (1-1,3с; 2-3,5с; 3-9с; 4-20с);
5― условные номера конструктивной разработки;
К― комплектно (с выпрямительным устройством);
Х4;― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ВУ;― выпрямительное устройство;
20Х;― условные номера конструктивной разработки;
Х4;― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ks-company.prom.ua
Этот тип реле времени обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки.
Механизм реле встроен в прямоугольный кожух, состоящий из основания и защитного кожуха.
Защитные кожухи устанавливаются из ударопрочного полистирола на всех типах РВ 200.
ks-company.prom.ua
; Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от ― 30 до + 55 C для исполнения УХЛ4 и от ― 10 до + 55 ;C для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников ― IP00 по ГОСТ 14255-69.
Структура условного обозначения
на типоисполнения реле для цепи переменного однофазного тока
РВ 2ХХ Х4
РВ;― реле времени;
2― переменного тока;
Х― условное обозначение реле на максимальное время срабатывания (1-1,3с; 2-3,5с; 3-9с; 4-20с);
Х;― условные номера конструктивной разработки (2, 3, 4, 5, 7, 8);
Х― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
; на типоисполнения реле для цепи переменного трехфазного тока
РВ 2Х5 КХ4 с ВУ 20Х Х4
РВ;― реле времени;
2― переменного тока;
Хp;― условное обозначение реле на максимальное время срабатывания (1-1,3с; 2-3,5с; 3-9с; 4-20с);
5― условные номера конструктивной разработки;
К― комплектно (с выпрямительным устройством);
Х4;― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ВУ;― выпрямительное устройство;
20Х;― условные номера конструктивной разработки;
Х4;― климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ks-company.prom.ua
